Запчасти Komatsu PC650LC-8E0 ТРУБЫ СТРЕЛЫ (ТРУБЫ) H [ГИДРАВЛИКА]

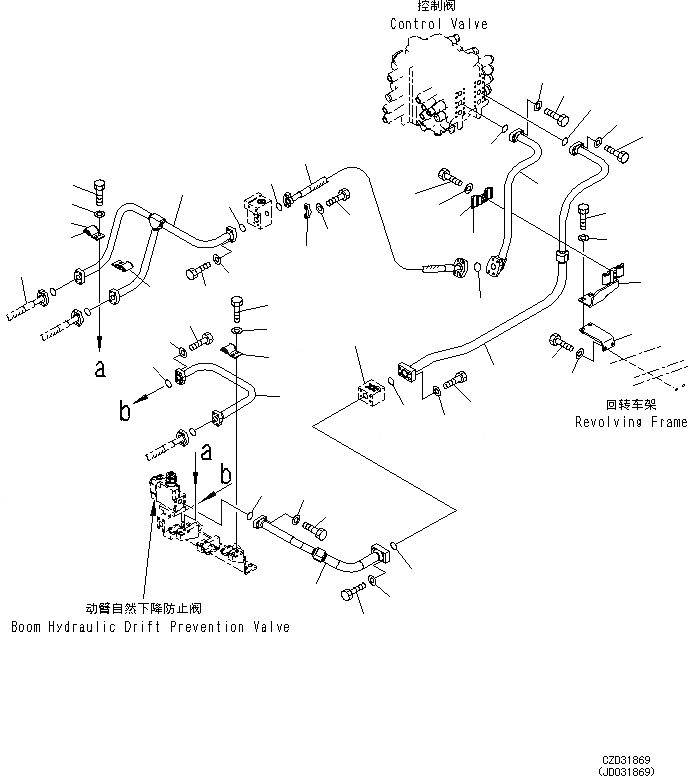

Схема запчастей Komatsu PC650LC-8E0 - ТРУБЫ СТРЕЛЫ (ТРУБЫ) H [ГИДРАВЛИКА]
44
45
40
43
41
39
38
29
30
31
33
32
31
34
27
28
12
13
14
16
15
3
4
5
9
10
11
2
25
6
7
8
18
19
17
20
23
22
21
24
1
26
33
34
31
42
37
35
36
13
46
47

Артикул

Название

Примечание

Количество

1

21M-62-11171

TUBE

2

21M-62-11181

TUBE

3

07372-21040

BOLT

4

01643-51032

WASHER

5

07000-B3035

O-RING

6

01010-81250

BOLT

7

01643-31232

WASHER

8

07000-B3038

O-RING

9

07372-21040

BOLT

10

01643-51032

WASHER

11

07000-B3035

O-RING

12

07074-01209

HOSE

13

07000-B3038

O-RING

14

07371-51260

FLANGE

15

01010-81245

BOLT

16

01643-31232

WASHER

17

21M-62-11390

BRACKET

18

01010-81235

BOLT

19

175-54-34170

WASHER

20

207-62-54770

CLAMP

21

205-62-73430

SEAT

22

01010-81230

BOLT

23

01643-31232

WASHER

24

22D-54-12610

BRACKET

25

01010-81230

BOLT

26

01643-31232

WASHER

27

21M-62-11161

TUBE

28

07000-B3035

O-RING

29

07372-21040

BOLT

30

01643-51032

WASHER

31

207-62-52430

CLAMP

32

205-62-73430

SEAT

33

01010-81230

BOLT

34

01643-31232

WASHER

35

21M-62-11781

TUBE

36

07000-B3035

O-RING

37

07000-B3038

O-RING

38

07372-21040

BOLT

39

01643-51032

WASHER

40

01010-81250

BOLT

Выбрано товаров: 40
