Главная
/
Справочники
/
Komatsu
/
Экскаваторы
/
PC650LC-8E0 S/N DZAK0001-up
/
H [ГИДРАВЛИКА]
/

ДРЕНАЖН. ТРУБЫ

Запчасти Komatsu PC650LC-8E0 ДРЕНАЖН. ТРУБЫ H [ГИДРАВЛИКА]

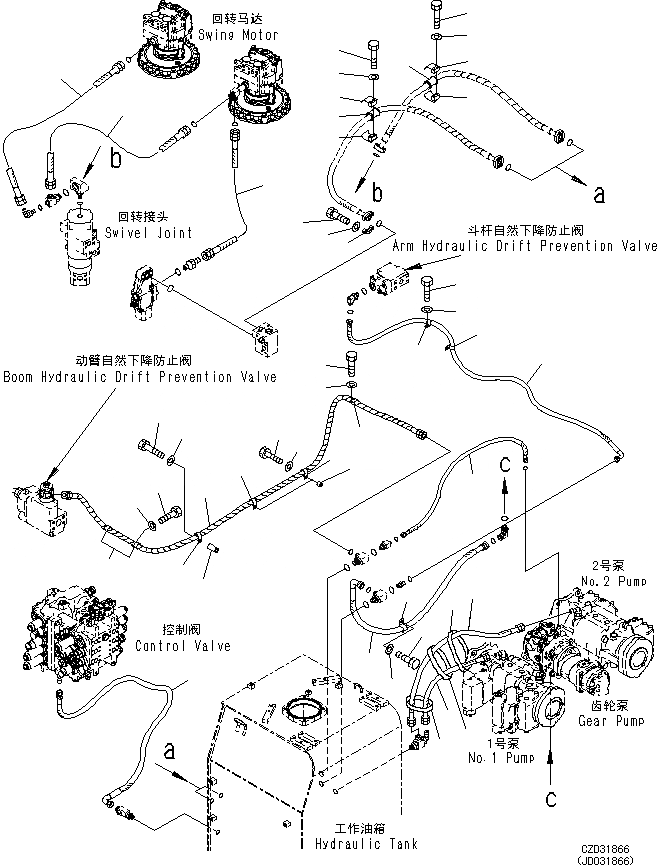

Схема запчастей Komatsu PC650LC-8E0 - ДРЕНАЖН. ТРУБЫ H [ГИДРАВЛИКА]
8
7
5
1
12
10
9
35
26
36
2
6
5
4
3
22
20
13
15
14
11
27
29
28
17
31
30
31
33
32
16
18
34
19
38
25
39
39
37
39
21
24
23
30
31
31
33
32
78

№

Артикул

Название

Примечание

Количество

1

21M-62-32210

HOSE A.

2

04434-53212

CLIP

3

01010-81230

BOLT

4

01643-31232

WASHER

5

04434-53212

CLIP

6

195-33-11220

SPACER

7

01010-81250

BOLT

8

01643-31232

WASHER

9

206-62-41670

COLLAR

10

04434-53212

CLIP

11

01010-81275

BOLT

12

01643-31232

WASHER

13

04434-53212

CLIP

14

01010-81225

BOLT

15

01643-31232

WASHER

16

02762-005A5

HOSE

17

02762-00506

HOSE

18

02762-00507

HOSE

19

02763-00520

HOSE

20

02763-00423

HOSE

21

04434-51912

CLIP

22

04435-51912

CLIP

23

01010-81225

BOLT

24

01643-31232

WASHER

25

02762-00607

HOSE

26

02762-00612

HOSE

27

07371-31049

FRANGE SPLIT

28

07372-21035

BOLT

29

01643-51032

WASHER

30

07095-01037

CUSHION

31

07094-11024

CLAMP

32

01010-81280

BOLT

33

01643-31232

WASHER

34

02763-00612

HOSE

35

04434-52712

CLIP

36

02762-00311

HOSE

37

01010-81225

BOLT

38

01643-31232

WASHER

39

08034-20536

BAND

Выбрано товаров: 39
