Запчасти Komatsu PC650LC-7-M1 СОЛЕНОИДНЫЙ КЛАПАН (СОЛЕНОИД И EPC VALEVE) ГИДРАВЛИКА

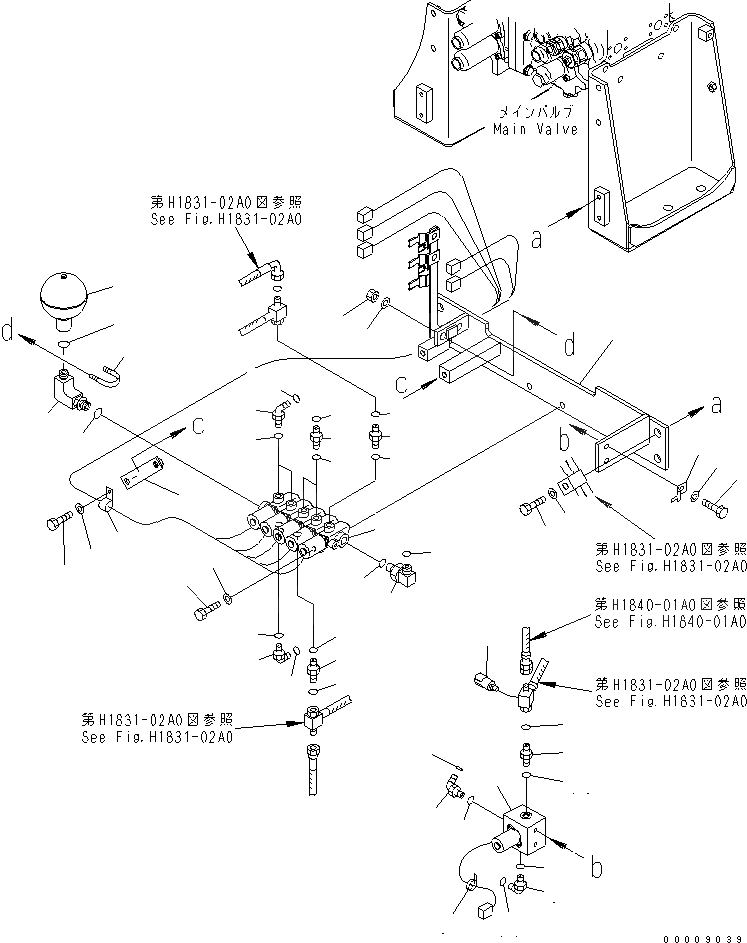

Схема запчастей Komatsu PC650LC-7-M1 - СОЛЕНОИДНЫЙ КЛАПАН (СОЛЕНОИД И EPC VALEVE) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46

Артикул

Название

Примечание

Количество

1

21M-62-15160

BRACKET

2

01010-81230

BOLT

3

01643-31232

WASHER

4

209-60-77230

VALVE ASS'Y,(SEE FIG. Y1861-01A0)

5

01010-80825

BOLT

6

01643-30823

WASHER

7

08193-20010

CLIP

8

08034-20519

BAND

9

02782-10311

ELBOW

10

07002-11423

O-RING

11

02896-11009

O-RING

12

11Y-62-12520

NIPPLE

13

07002-11423

O-RING

14

02896-11009

O-RING

15

206-06-61130

SWITCH

16

209-60-77240

VALVE ASS'Y,(SEE FIG. Y1860-01A0)

17

01010-81095

BOLT

18

01643-31032

WASHER

19

207-977-5120

BRACKET

20

04434-51512

CLIP

21

01010-81225

BOLT

22

01643-31232

WASHER

23

02781-0031D

UNION

24

07002-11423

O-RING

25

02896-11009

O-RING

26

11Y-62-12520

NIPPLE

27

07002-11423

O-RING

28

02896-11009

O-RING

29

02782-10311

ELBOW

30

07002-11423

O-RING

31

02896-11009

O-RING

32

02782-10315

ELBOW

33

07002-12034

O-RING

34

02896-11009

O-RING

35

21N-64-36450

ELBOW

36

07002-12034

O-RING

37

02896-11009

O-RING

38

02781-00315

UNION

39

07002-12034

O-RING

40

02896-11009

O-RING

41

20Y-60-11430

ACCUMULATOR

42

203-62-65281

ELBOW

43

07002-12034

O-RING

44

07283-33450

CLIP

45

01597-01009

NUT

46

01643-31032

WASHER

Выбрано товаров: 46
