Запчасти Komatsu PC650LC-7-M1 IR CONDITIONER (СОЕД. ШЛАНГОВ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

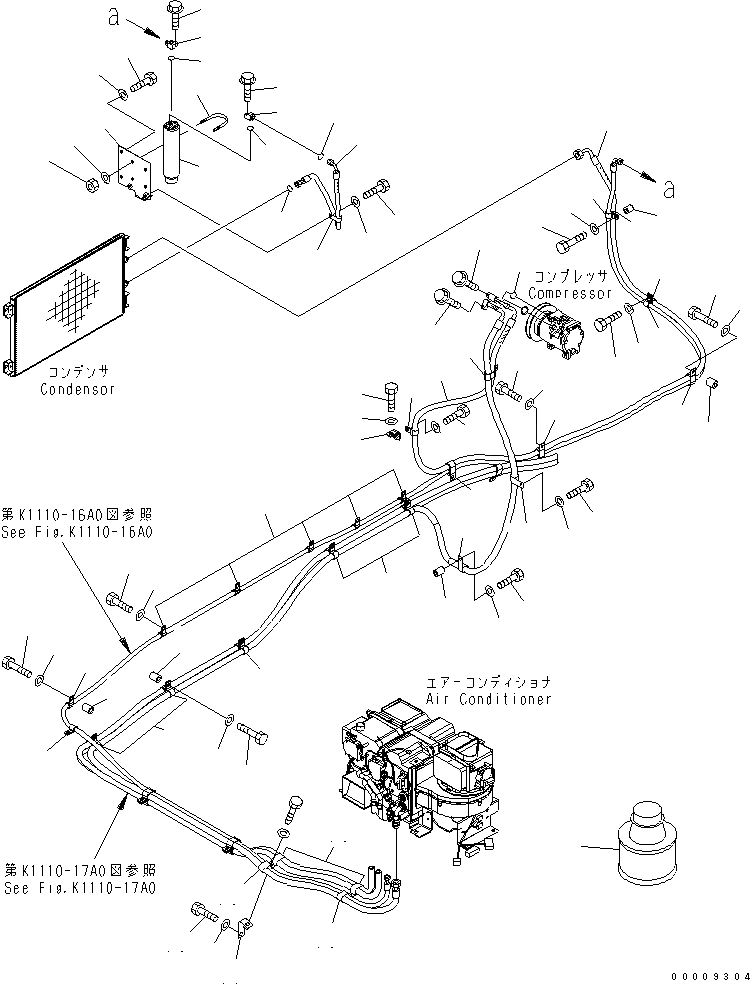

Схема запчастей Komatsu PC650LC-7-M1 - IR CONDITIONER (СОЕД. ШЛАНГОВ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
48
49
50
50
50
50
50
51
51
52
52
53
53
54
55
56
57

Артикул

Название

Примечание

Количество

1

21M-979-1440

HOSE¤ 3300MM

2

20Y-979-3140

O-RING

3

04434-51912

CLIP

4

21T-38-71260

BRACKET

5

01010-81230

BOLT

6

01643-31232

WASHER

7

01010-81225

BOLT

8

01643-31232

WASHER

9

141-06-11220

CLIP

10

04435-51812

CLIP

|10

141-06-11220

CLIP

11

01010-81230

BOLT

12

01643-31232

WASHER

13

04435-51812

CLIP

|13

141-06-11220

CLIP

14

20Y-03-11220

COLLAR

15

01010-81260

BOLT

16

01643-31232

WASHER

17

04434-51612

CLIP

18

20Y-03-11220

COLLAR

19

01010-81260

BOLT

20

01643-31232

WASHER

21

01010-81230

BOLT

22

01643-31232

WASHER

23

20Y-979-3120

TANK

24

124-911-1130

HOSE

25

20Y-979-3150

O-RING

26

209-979-7460

JOINT

27

20Y-979-3150

O-RING

28

17A-911-1671

JOINT

29

20Y-979-3150

O-RING

30

21M-979-1571

BRACKET

31

07283-36155

CLIP

32

01597-01009

NUT

33

01643-31032

WASHER

34

01435-00625

BOLT

35

21N-979-8160

OIL¤COMPRESSOR

36

01010-81025

BOLT

37

01643-31032

WASHER

38

04434-51912

CLIP

39

04434-51612

CLIP

40

11T-27-11180

SPACER

41

01010-81255

BOLT

42

01643-31232

WASHER

43

04434-51612

CLIP

44

01010-81230

BOLT

45

01643-31232

WASHER

46

141-06-11220

CLIP

47

21M-06-14170

BRACKET

48

01010-81230

BOLT

49

01643-31232

WASHER

50

04434-52112

CLIP

51

20Y-03-11220

COLLAR

52

01010-81260

BOLT

53

01643-31232

WASHER

54

01010-81230

BOLT

55

01643-31232

WASHER

56

01435-00630

BOLT

57

01435-00625

BOLT

Выбрано товаров: 59
