JET ДАТЧИК РАЗГРУЗ. КЛАПАН ASSEMBLY

Запчасти Komatsu PC650-5 & PC650LC-5 JET ДАТЧИК РАЗГРУЗ. КЛАПАН ASSEMBLY ГИДРАВЛИКА

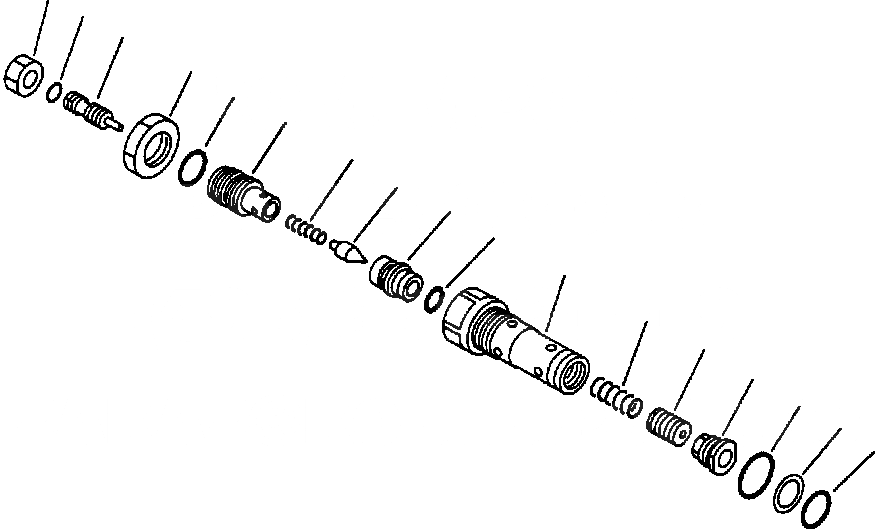

Схема запчастей Komatsu PC650-5 & PC650LC-5 - JET ДАТЧИК РАЗГРУЗ. КЛАПАН ASSEMBLY ГИДРАВЛИКА
13
14
12
9
10
8
11
7
5
6
1
4
2
3
17
16
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

709-10-55101

VALVE ASSEMBLY, JET SENSOR RELIEF

1

NSS

SLEEVE

2

NSS

VALVE

3

NSS

PLUG

4

709-10-51320

SPRING

5

709-10-51330

SEAT

6

07000-22016

O-RING

7

709-10-51340

POPPET

8

709-10-51360

HOLDER

9

700-90-51190

NUT

10

07002-03034

O-RING

11

709-10-51350

SPRING

12

709-10-51371

SCREW

13

01582-11411

NUT

14

07000-02011

O-RING

15

700-93-11320

O-RING

16

700-93-11330

RING, BACK-UP

17

07002-03634

O-RING
