КАБИНА ПОЛ С ОБОГРЕВ-ЛЕМ

Запчасти Komatsu PC650-3 & PC650LC-3 КАБИНА ПОЛ С ОБОГРЕВ-ЛЕМ ЧАСТИ КОРПУСА

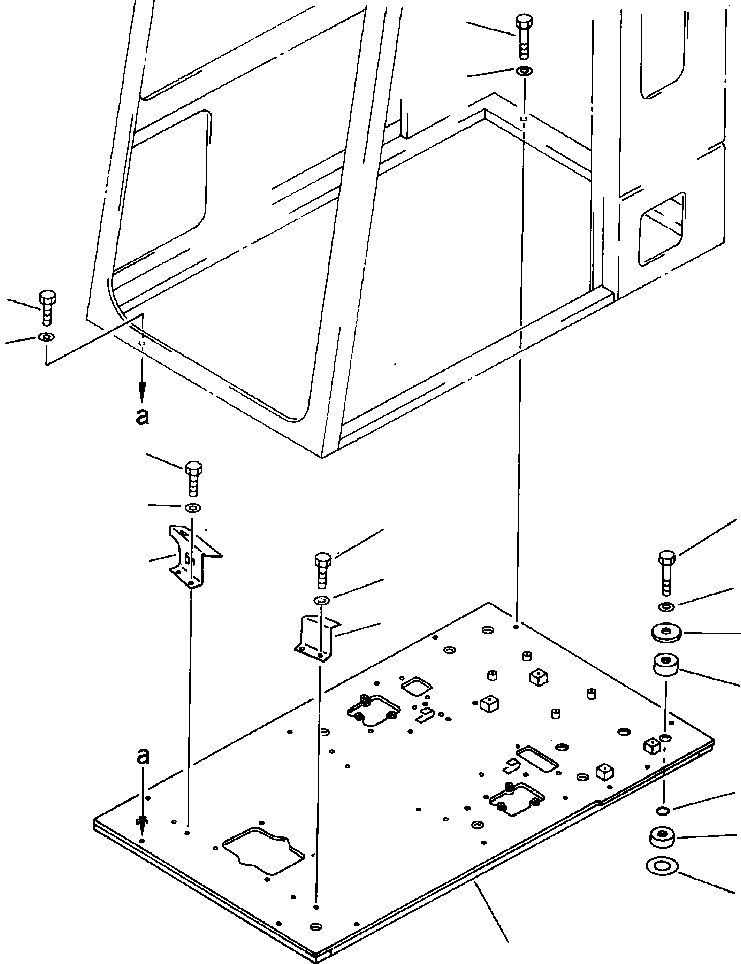

Схема запчастей Komatsu PC650-3 & PC650LC-3 - КАБИНА ПОЛ С ОБОГРЕВ-ЛЕМ ЧАСТИ КОРПУСА
4
5
2
3
14
15
10
14
13
15
11
12
6
7
8
7
9
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

209-54-51211

FRAME, FLOOR

2

01010-51250

BOLT

3

01643-31232

WASHER

4

01010-51270

BOLT

5

01643-31232

WASHER

6

205-54-71691

PLATE

7

205-54-71680

CUSHION

8

07000-03028

O-RING

9

205-54-72640

SPACER

10

01010-51690

BOLT

11

01643-31645

WASHER

12

203-43-42572

BRACKET

13

209-43-51290

BRACKET

14

01010-51025

BOLT

15

01643-31032

WASHER
