ЛЕВ. СТУПЕНИ

Запчасти Komatsu PC650-3 & PC650LC-3 ЛЕВ. СТУПЕНИ ЧАСТИ КОРПУСА

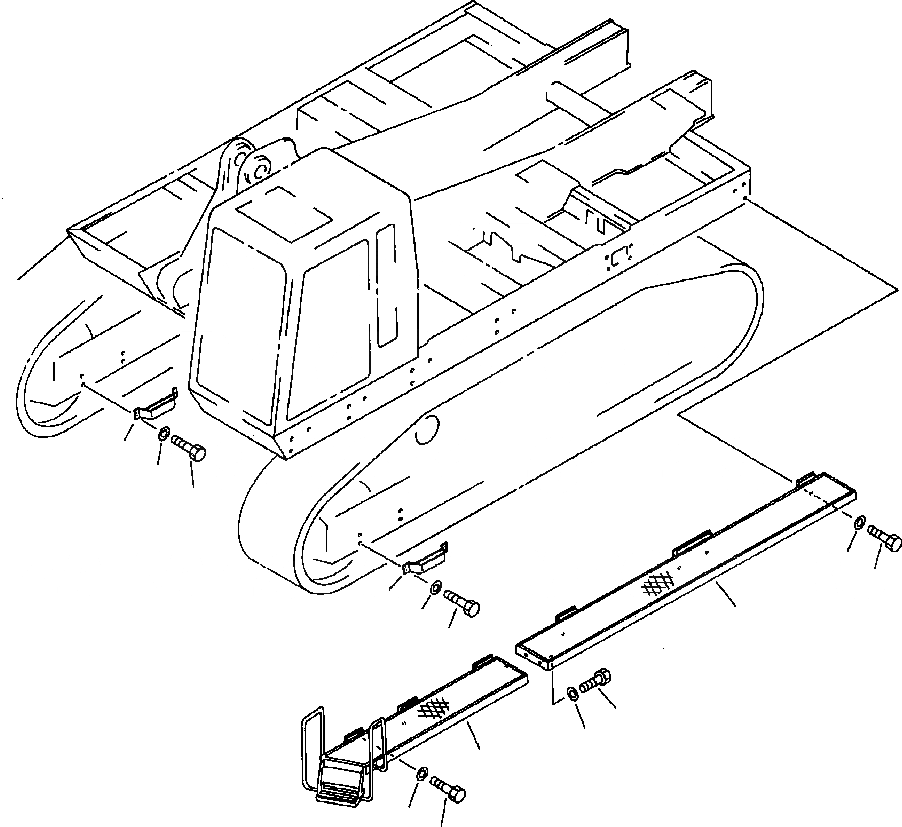

Схема запчастей Komatsu PC650-3 & PC650LC-3 - ЛЕВ. СТУПЕНИ ЧАСТИ КОРПУСА
9
11
10
6
5
9
4
11
10
7
8
1
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

209-54-54111

FRAME

2

01010-51230

BOLT

3

01643-31232

WASHER

4

209-54-54120

FRAME

5

01010-51230

BOLT

6

01643-31232

WASHER

7

01010-51225

BOLT

8

01643-31232

WASHER

9

209-54-54130

STEP

10

01010-51635

BOLT

11

01643-31645

WASHER
