Запчасти Komatsu PC600LC-8E0 ПРЯМАЯ ЛОПАТА БЛОК, СМАЗКА (/) (№-) ПРЯМАЯ ЛОПАТА БЛОК

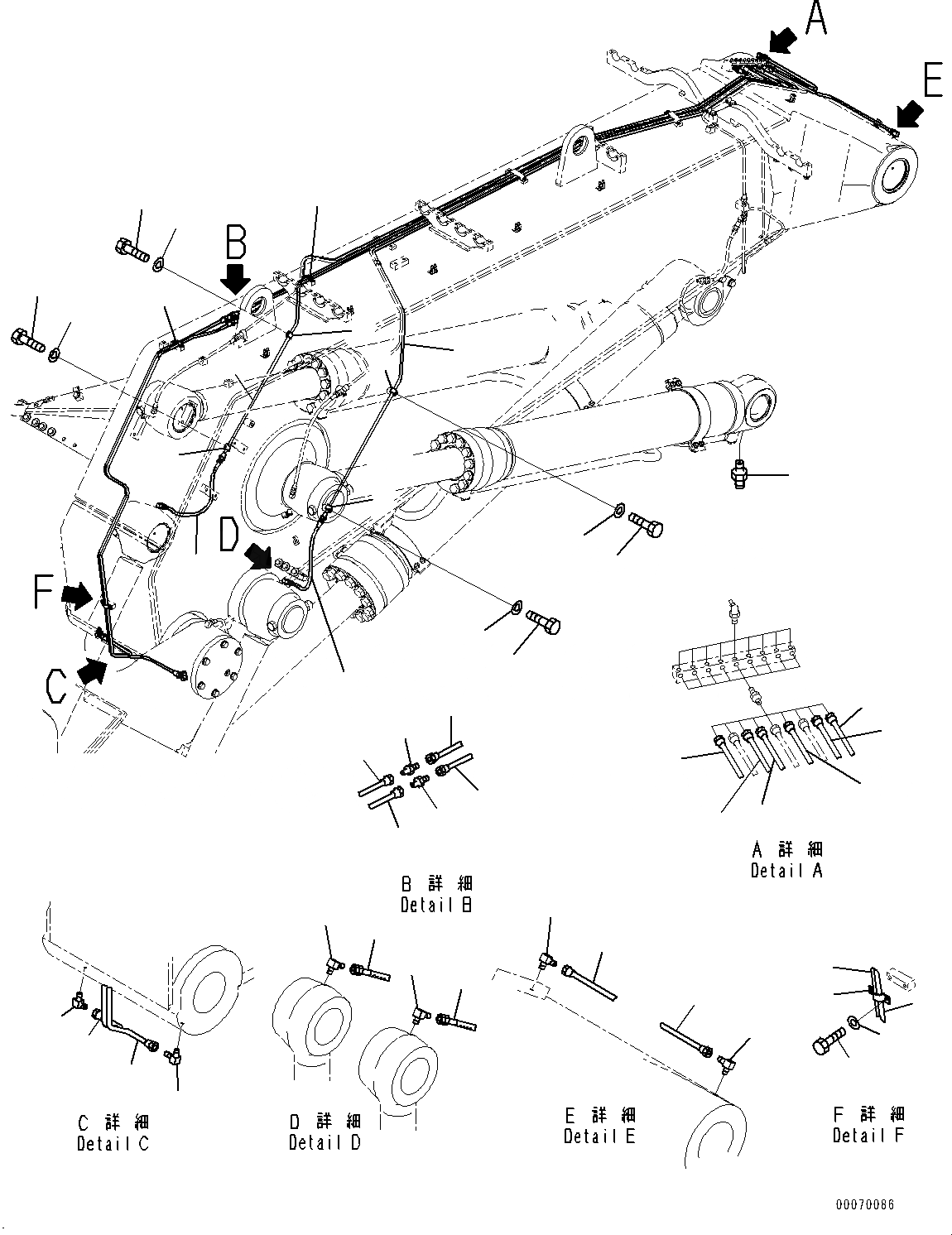

Схема запчастей Komatsu PC600LC-8E0 - ПРЯМАЯ ЛОПАТА БЛОК, СМАЗКА (/) (№-) ПРЯМАЯ ЛОПАТА БЛОК
3
4
2
6
10
9
7
8
27
28
26
20
24
2
1
21
24
5
25
20
24
16
6
14
1
17
18
22
16
7
18
14
19
20
23
15
22
11
12
10
9
11
5
13
4
3
2
6
2
8

Артикул

Название

Примечание

Количество

1

21M-72-11170

Tube

2

04434-51012

Clip

3

01010-81220

Bolt

4

01643-31232

Washer

5

208-70-62190

Hose

6

205-70-51380

Elbow

7

21M-72-11250

Tube

8

04434-51012

Clip

9

01010-81220

Bolt

10

01643-31232

Washer

11

208-70-62190

Hose

12

205-70-51380

Elbow

13

07020-00000

Fitting, Grease

14

21M-72-21230

Tube

15

07217-51013

Elbow

16

21M-72-11140

Tube

17

07217-51013

Elbow

18

21M-72-11190

Tube

19

21N-70-35230

Nipple

20

21M-72-11651

Tube

21

07217-51013

Elbow

22

21M-72-11210

Tube

23

21N-70-35230

Nipple

24

21M-72-11661

Tube

25

07217-51013

Elbow

26

208-70-11450

Clip

27

01010-80612

Bolt

28

01602-20619

Washer

Выбрано товаров: 28
