Запчасти Komatsu PC600LC-6KJ РУКОЯТЬ И ЛИНИЯ КОВШАS (КОРПУС) ГИДРАВЛИКА

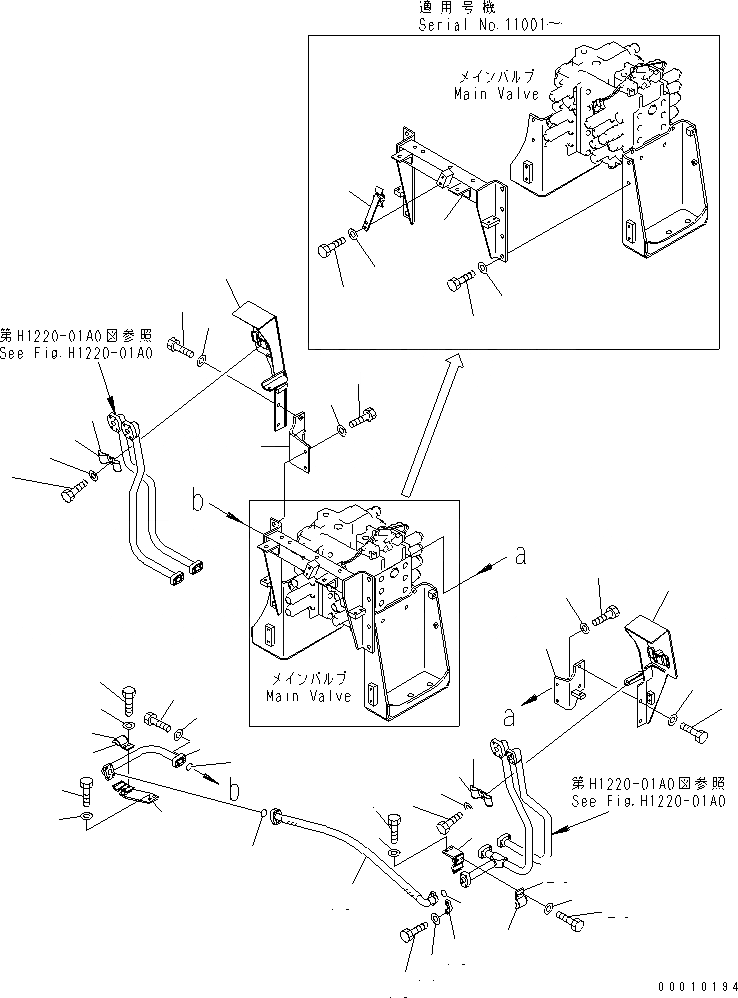

Схема запчастей Komatsu PC600LC-6KJ - РУКОЯТЬ И ЛИНИЯ КОВШАS (КОРПУС) ГИДРАВЛИКА
1
2
3
4
4A
4B
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12A
12B
12C
12D
13
14
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
27
28
28
29
29

Артикул

Название

Примечание

Количество

1

21M-54-12591

BRACKET

2

21M-54-12611

BRACKET

3

21M-54-12571

BRACKET

4

21M-54-12581

BRACKET

4A

21M-62-11271

BRACKET

4B

21M-62-11410

BRACKET

5

01010-81235

BOLT

6

01643-31232

WASHER

7

01010-81240

BOLT

8

01643-31232

WASHER

9

01010-81230

BOLT

10

01643-31232

WASHER

11

207-62-54770

CLAMP

12

205-62-73430

SEAT

12A

01010-81235

BOLT

12B

01643-31232

WASHER

12C

01010-81230

BOLT

12D

01643-31232

WASHER

13

207-62-52423

HOSE

14

07000-13032

O-RING

15

07371-31049

FLANGE

16

07372-21035

BOLT

17

01643-51032

WASHER

18

21M-62-11811

BRACKET

19

21M-62-11831

BRACKET

20

01010-81230

BOLT

21

01643-31232

WASHER

22

21M-62-11821

TUBE

23

07372-21040

BOLT

24

01643-51032

WASHER

25

07000-13035

O-RING

26

207-62-52430

CLAMP

27

205-62-73430

SEAT

28

01010-81230

BOLT

29

01643-31232

WASHER

Выбрано товаров: 35
