Запчасти Komatsu PC600LC-6A СТРЕЛА (7.M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ

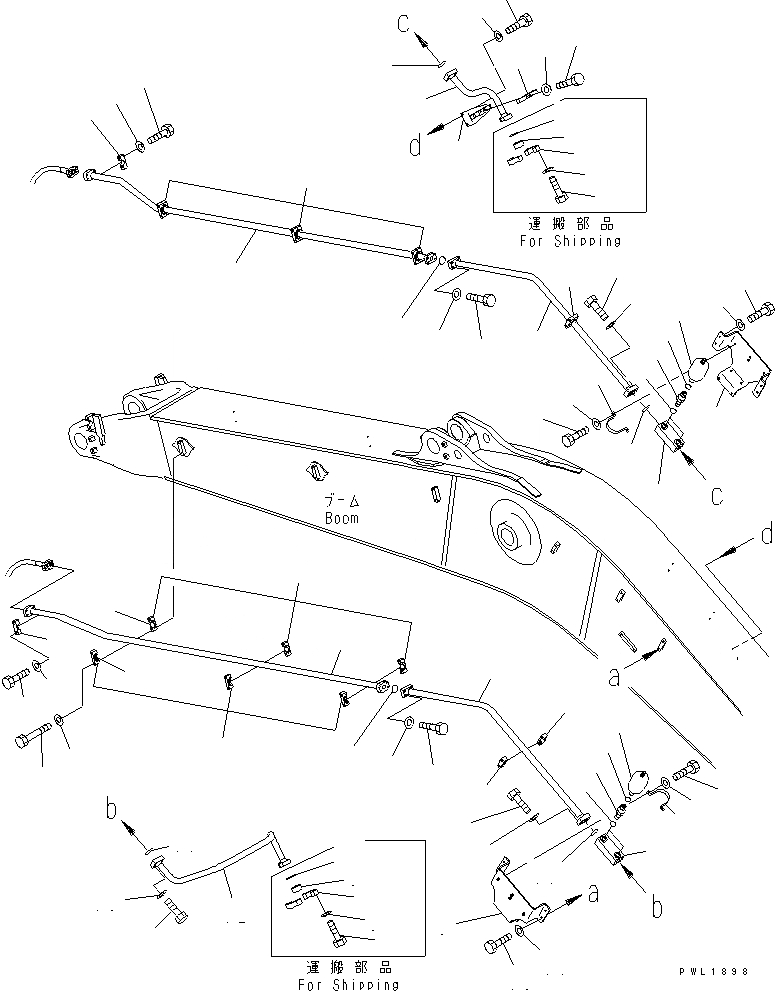

Схема запчастей Komatsu PC600LC-6A - СТРЕЛА (7.M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
13
14
14
15
16
17
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
20
21
22
23
24
25
26
26
26
26
26
26
27
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37

Артикул

Название

Примечание

Количество

1

21M-970-1230

ACCUMULATOR ASS'Y

2

205-970-5560

O-RING

3

21M-970-1240

ACCUMULATOR ASS'Y

4

205-970-5560

O-RING

5

205-970-5550

NIPPLE

6

07002-12434

O-RING

7

21M-970-1271

BLOCK

8

21M-970-1263

BRACKET

|8

21M-970-1262

BRACKET

9

175-61-51750

PLATE

10

01010-81230

BOLT

11

01643-31232

WASHER

12

21M-970-1111

TUBE

13

21M-970-1181

TUBE

14

21M-970-1990

TUBE

15

21M-970-1980

TUBE

16

21M-970-1970

TUBE

17

07000-13038

O-RING

18

01010-81250

BOLT

19

01643-31232

WASHER

20

21M-970-1161

BRACKET

|20

21M-970-1160

BRACKET

21

01010-81230

BOLT

22

01643-31232

WASHER

23

21N-62-18520

CLAMP

24

01010-81260

BOLT

25

01643-31232

WASHER

26

209-62-58370

CLAMP

27

209-62-58520

SEAT

28

01010-81295

BOLT

29

01643-31232

WASHER

30

21T-62-88120

CLAMP

31

01010-81655

BOLT

32

01643-31645

WASHER

33

07378-11210

HEAD

34

07000-13038

O-RING

35

07371-51260

FLANGE

36

01010-81245

BOLT

37

01643-31232

WASHER

Выбрано товаров: 39
