Запчасти Komatsu PC600-8R ПРОВОДКА (ПРОВОДКА СТАРТЕРА) ЭЛЕКТРИКА

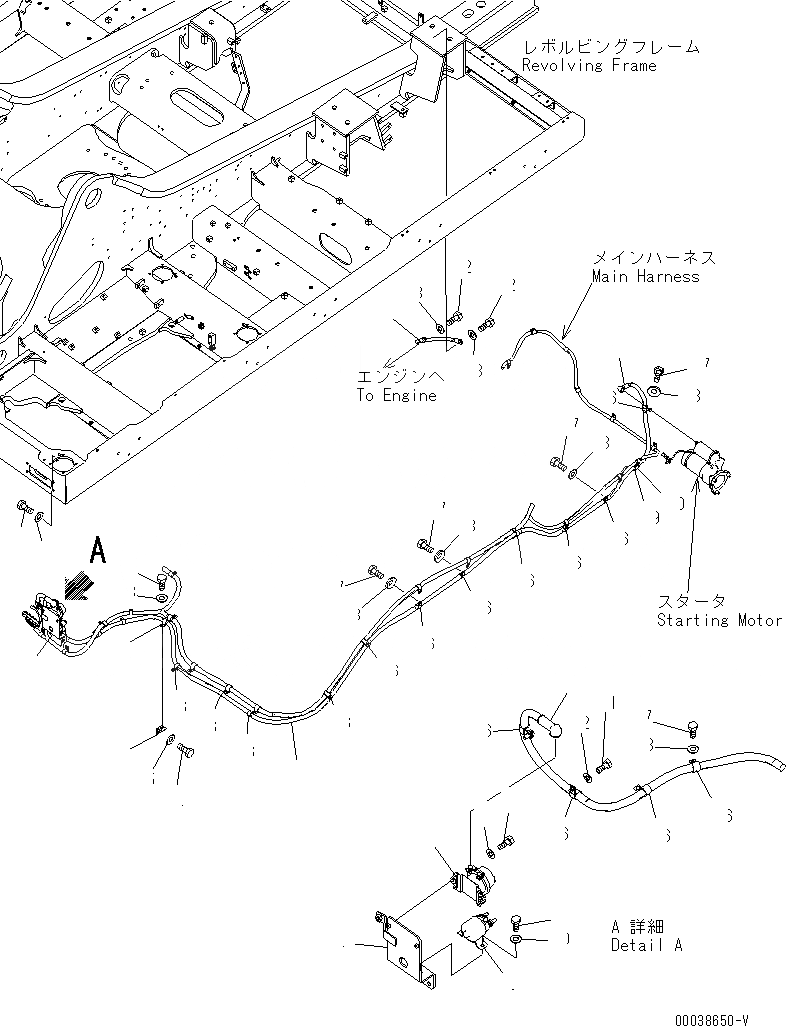

Схема запчастей Komatsu PC600-8R - ПРОВОДКА (ПРОВОДКА СТАРТЕРА) ЭЛЕКТРИКА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
20
21
22
22
23
23
24
25

Артикул

Название

Примечание

Количество

1

21M-06-21171

CABLE

2

08038-00035

CAP

3

08038-10035

CAP

4

08088-40000

RELAY

5

01010-80830

BOLT

6

01643-30823

WASHER

7

21M-06-21141

BRACKET

8

600-815-2690

SWITCH

9

01010-80820

BOLT

10

01643-30823

WASHER

11

01010-81225

BOLT

12

01643-31232

WASHER

13

17M-49-15260

BRACKET

14

01010-81225

BOLT

15

01643-31232

WASHER

16

04434-52312

CLIP

17

01010-81225

BOLT

18

01643-31232

WASHER

19

07095-20523

CUSHION

20

04434-53212

CLIP

21

08028-55045

CABLE, GROUND

22

01010-81020

BOLT

23

01643-31032

WASHER

24

01010-81020

BOLT

25

01643-31032

WASHER

Выбрано товаров: 25
