Запчасти Komatsu PC600-7K СТРЕЛА (7.M) (ЦИЛИНДР КОВША) РАБОЧЕЕ ОБОРУДОВАНИЕ

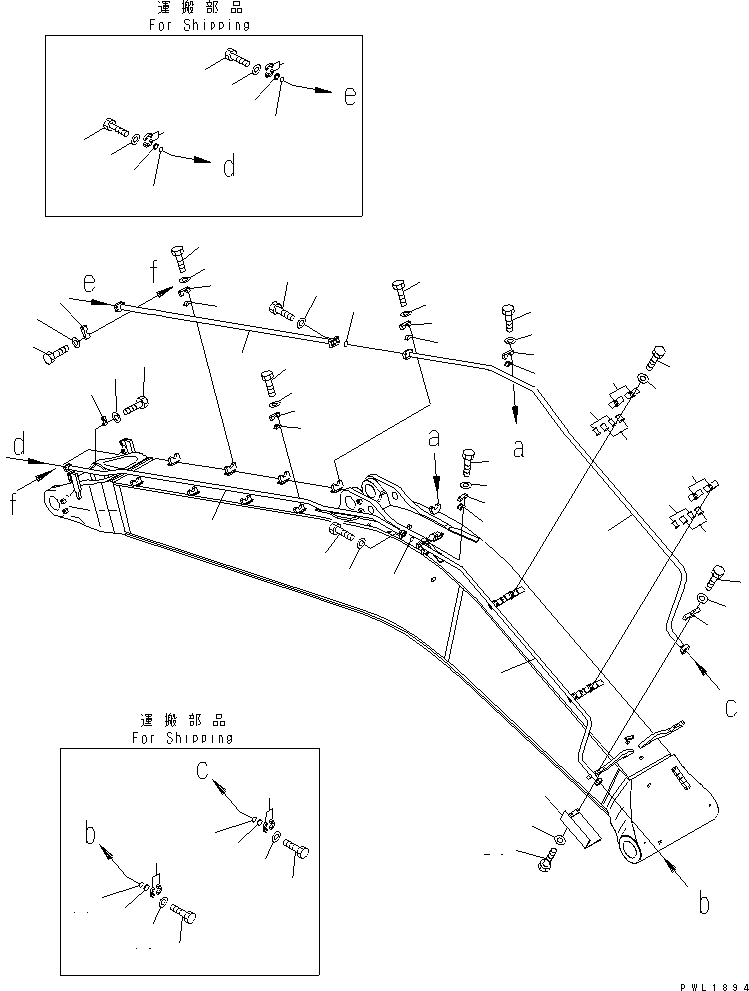

Схема запчастей Komatsu PC600-7K - СТРЕЛА (7.M) (ЦИЛИНДР КОВША) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53

Артикул

Название

Примечание

Количество

1

21M-62-17131

TUBE

2

21N-62-13490

CLAMP

3

205-62-54622

SEAT

4

01010-81250

BOLT

5

01643-31232

WASHER

6

21M-62-17141

TUBE

7

209-62-58370

CLAMP

8

209-62-58520

SEAT

9

01010-81255

BOLT

10

01643-31232

WASHER

11

21M-62-17250

CLAMP

12

205-62-73430

SEAT

13

21M-62-17230

SEAT

14

01010-81235

BOLT

15

20Y-62-13450

PLATE

16

21N-62-13690

CLAMP

17

01010-81260

BOLT

18

01643-31232

WASHER

19

21M-62-17332

BRACKET

20

01010-81245

BOLT

21

01643-31232

WASHER

22

21M-62-17151

TUBE

23

21N-62-13490

CLAMP

24

205-62-54622

SEAT

25

01010-81250

BOLT

26

01643-31232

WASHER

27

207-62-14580

CLAMP

28

01010-81280

BOLT

29

01643-31232

WASHER

30

07000-13035

O-RING

31

07372-21040

BOLT

32

01643-51032

WASHER

33

21M-62-17162

TUBE

34

209-62-58370

CLAMP

35

209-62-58520

SEAT

36

01010-81255

BOLT

37

01643-31232

WASHER

38

209-62-53790

CLAMP

39

01010-81690

BOLT

40

01643-31645

WASHER

41

07000-13038

O-RING

42

01010-81250

BOLT

43

01643-31232

WASHER

44

07372-21035

BOLT

45

01643-51032

WASHER

46

07371-31049

FLANGE

47

07000-13032

O-RING

48

07378-11000

HEAD

49

01010-81245

BOLT

50

01643-31232

WASHER

51

07371-51260

FLANGE

52

07000-13038

O-RING

53

07378-11210

HEAD

Выбрано товаров: 53
