Запчасти Komatsu PC60-7 ПЕРЕГОРОДКА. (РАМА)(№-8) ЧАСТИ КОРПУСА

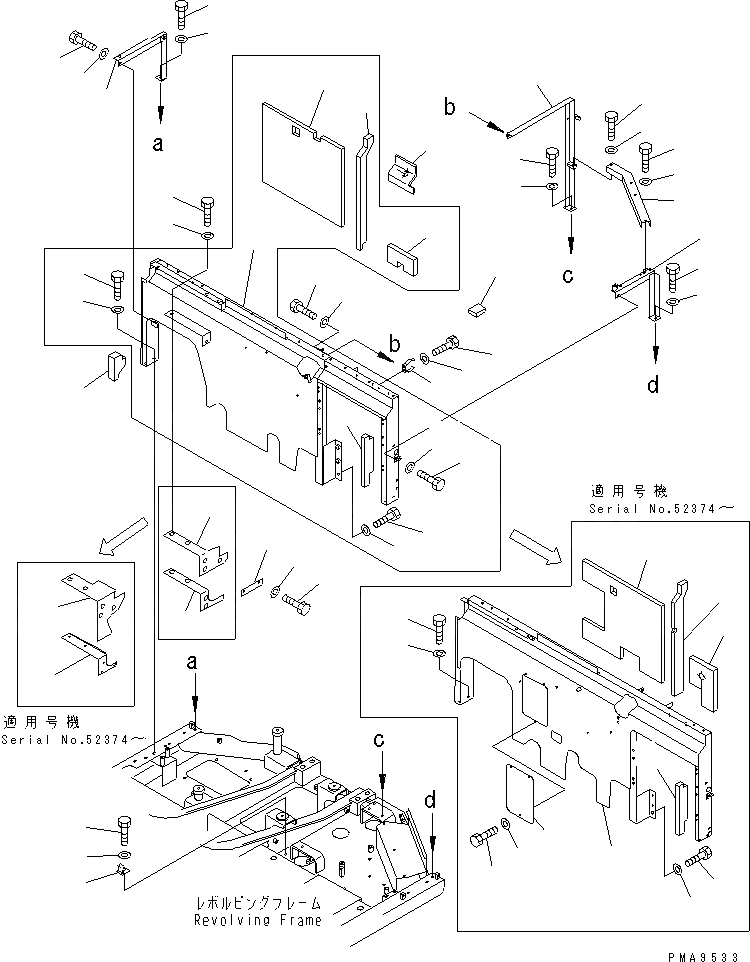

Схема запчастей Komatsu PC60-7 - ПЕРЕГОРОДКА. (РАМА)(№-8) ЧАСТИ КОРПУСА
1
1
2
2
3
3
4
4
5
6
6
7
8
8A
8A
8A
8B
8B
8B
8C
9
10
10
10
11
11
11
12
13
13
14
14
15
16
17
17
18
18
19
19
20
20
21
22
22
23
23
24
25
26
27
28
28
29
29
30
30
31
31

Артикул

Название

Примечание

Количество

1

201-54-75200

FRAME ASS'Y

1

201-54-71602

FRAME ASS'Y

2

201-54-75330

SHEET

2

201-03-71260

SHEET

3

201-54-75320

SHEET

3

201-54-71822

SHEET

4

201-54-75340

SHEET

4

201-54-72240

SHEET

5

201-54-72250

SHEET

6

201-54-75350

SHEET

6

201-54-72260

SHEET

7

201-54-75310

SHEET

7

201-54-72310

SHEET

8

201-54-72360

SHEET

8A

01010-81025

BOLT

8B

01643-31032

WASHER

8C

201-54-75270

COVER

9

20Y-54-12320

CATCH

10

01010-81020

BOLT

10

01010-51020

BOLT

11

01643-31032

WASHER

11

01643-31032

WASHER

12

201-54-75220

FRAME

12

201-54-71621

FRAME

13

01010-81025

BOLT

14

01643-31032

WASHER

15

201-54-75230

FRAME

15

201-54-71631

FRAME

16

201-54-71641

FRAME

17

01010-81025

BOLT

18

01643-31032

WASHER

19

01010-81025

BOLT

20

01643-31032

WASHER

21

201-54-75240

FRAME

21

201-54-71651

FRAME

22

01010-81025

BOLT

23

01643-31032

WASHER

24

203-54-63230

CLAMP

25

01010-80612

BOLT

26

01643-30623

WASHER

27

201-54-75380

PLATE

27

201-54-74110

PLATE

28

201-54-75360

PLATE

28

201-54-74140

PLATE

29

201-54-75370

SHEET

29

201-54-74132

SHEET

30

01010-81020

BOLT

31

01643-31032

WASHER

Выбрано товаров: 48
