Запчасти Komatsu PC57-7 ВОЗВРАТ. ЛИНИЯ H [ГИДРАВЛИКА]

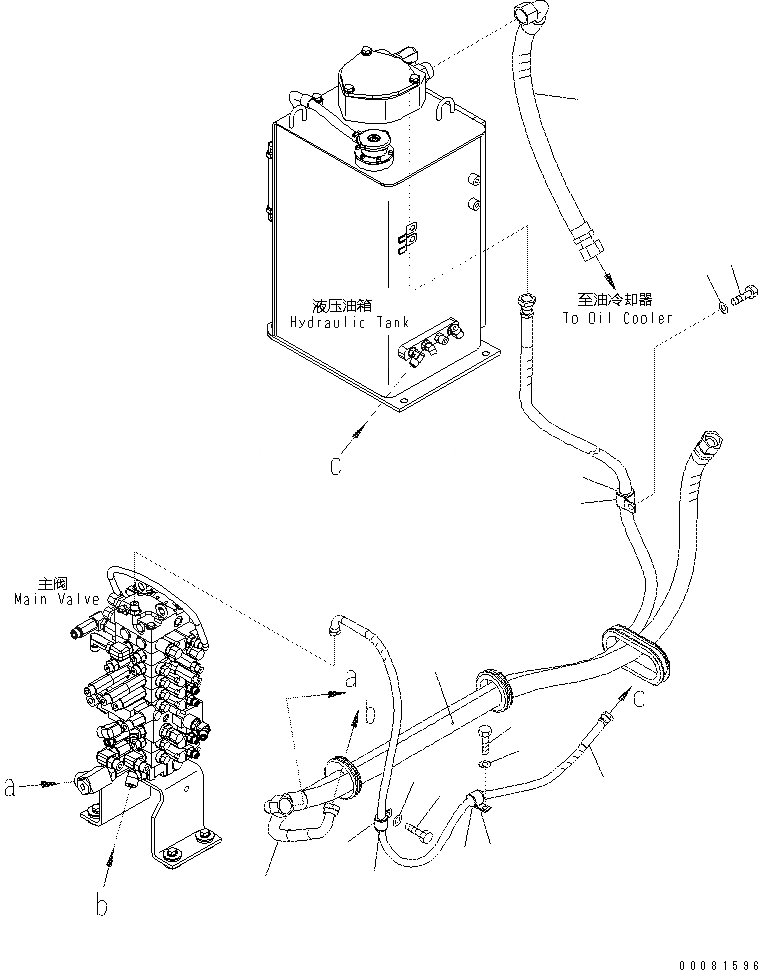

Схема запчастей Komatsu PC57-7 - ВОЗВРАТ. ЛИНИЯ H [ГИДРАВЛИКА]
4
8
7
6
5
13
14
9
12
10
11
3
12
9
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

22H-62-11201

HOSE ASS'Y

1

02761-00315

HOSE

2

02763-00520

HOSE

3

22H-62-11911

HOSE

4

22H-62-11181

HOSE

5

04434-53211

CLIP

6

07095-20522

CUSHION

7

01010-81016

BOLT

8

01643-31032

WASHER

9

04434-52110

CLIP

10

01010-81025

BOLT

11

01643-31032

WASHER

12

07095-20314

CUSHION

13

01010-81016

BOLT

14

01643-31032

WASHER

Выбрано товаров: 15
