Запчасти Komatsu PC50UU-2 ПОВОРОТНОЕ СОЕДИНЕНИЕ (КРЕПЛЕНИЕ И ПАТРУБОК) (НАКЛОНЯЕМ. МЕХАНИЧ. ANGLE) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

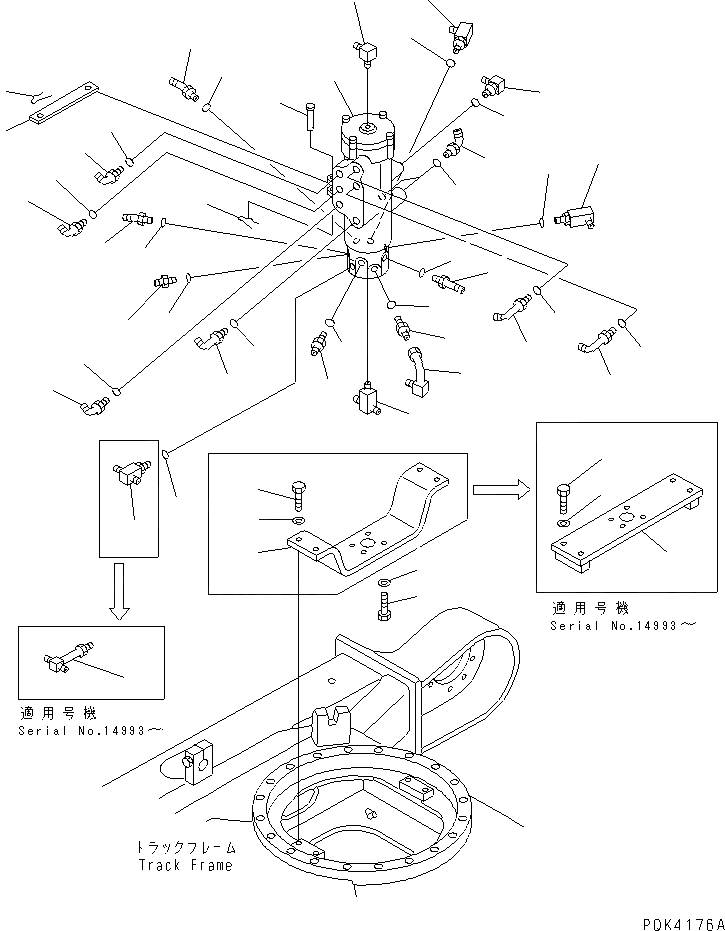

Схема запчастей Komatsu PC50UU-2 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (КРЕПЛЕНИЕ И ПАТРУБОК) (НАКЛОНЯЕМ. МЕХАНИЧ. ANGLE) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
2
2
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
40

Артикул

Название

Примечание

Количество

1

703-08-23121

SWIVEL JOINT ASS'Y,(SEE FIG.Y1627-01A2)

2

20S-62-32180

ELBOW

3

07002-12034

O-RING

4

20T-62-67110

ELBOW

5

07002-12034

O-RING

6

201-62-64340

TEE

6

20T-62-71610

TEE

7

07002-01423

O-RING

8

20T-62-67180

TEE

9

20T-62-56710

UNION

10

07002-11823

O-RING

11

07235-10422

ELBOW

12

07002-12034

O-RING

13

20U-62-11450

ELBOW

14

07002-12034

O-RING

15

07235-10422

ELBOW

16

07002-12034

O-RING

17

20Y-970-1731

ELBOW

18

07002-01423

O-RING

19

07235-10315

ELBOW

20

07002-12034

O-RING

21

20R-62-11511

ELBOW

22

07002-12034

O-RING

23

205-43-74190

ELBOW

24

20S-62-21670

ELBOW

25

07002-11823

O-RING

26

20T-62-56710

UNION

27

07002-11823

O-RING

28

20T-910-4350

TUBE

29

07235-10315

ELBOW

30

07002-12034

O-RING

31

20R-62-11511

ELBOW

32

07002-12034

O-RING

33

01010-81260

BOLT

33

01010-51235

BOLT

34

01643-31232

WASHER

35

20U-910-2450

BRACKET

35

20T-30-71411

BRACKET

36

01010-51235

BOLT

37

01643-31232

WASHER

38

203-60-52160

LINK

39

201-60-11230

PIN

40

04052-01664

PIN,SNAP

Выбрано товаров: 43
