Запчасти Komatsu PC50UU-2 ОСНОВН. КОНСТРУКЦИЯ (ОСНОВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

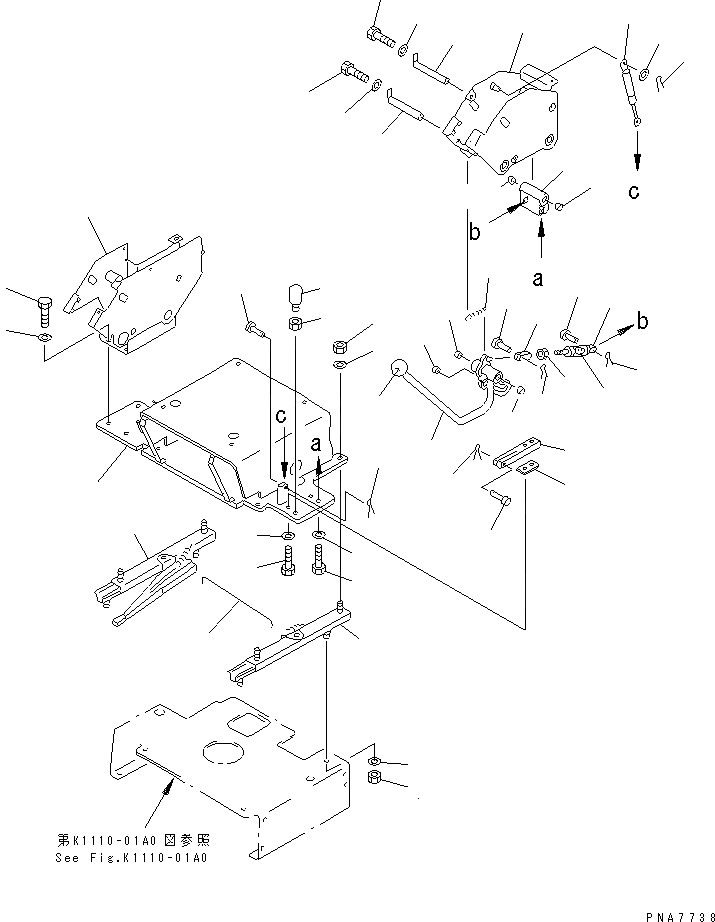

Схема запчастей Komatsu PC50UU-2 - ОСНОВН. КОНСТРУКЦИЯ (ОСНОВ.) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
40
41
41
42
43

Артикул

Название

Примечание

Количество

1

21Y-54-18290

BRACKET

1

20U-54-23134

BRACKET

1

20U-54-23132

BRACKET

2

205-57-63520

ADJUSTER

3

205-57-63530

ADJUSTER

4

01580-11210

NUT

5

01643-31232

WASHER

6

20U-54-23171

BAR

7

20U-54-23143

BRACKET,R.H.

8

01010-81025

BOLT

9

01643-31032

WASHER

10

20U-54-23153

BRACKET,L.H.

10

20U-54-23152

BRACKET,L.H.

11

20U-54-23162

BOSS

12

01010-81030

BOLT

13

01643-31032

WASHER

14

20U-43-21121

SHAFT

15

01010-80616

BOLT

16

01643-30623

WASHER

17

195-61-34120

BEARING

18

20U-43-21112

LEVER

19

20U-43-21121

SHAFT

20

01010-80616

BOLT

21

01643-30623

WASHER

22

195-61-34120

BEARING

23

20U-43-21132

STOPPER

24

20U-43-21270

PLATE

25

01010-81035

BOLT

26

01643-31032

WASHER

27

20T-43-71271

COLLAR

28

04205-10835

PIN

29

04050-12015

PIN,COTTER

30

09304-10835

KNOB

31

20Y-54-13550

SPRING

32

20U-54-23360

SPRING

33

04050-12015

PIN,COTTER

34

04205-10822

PIN

35

01643-30823

WASHER

36

20U-43-21372

SPRING,LOOSE

37

20U-43-21390

SPRING

38

04210-20500

YOKE

39

01580-10504

NUT

40

04205-10514

PIN

41

04052-10530

PIN,SNAP

42

21K-54-11310

STOPPER

43

01580-11210

NUT

Выбрано товаров: 46
