Запчасти Komatsu PC50UU-2 ТОПЛИВН. БАК. (ТОПЛИВН. ЛИНИЯ)(№99-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

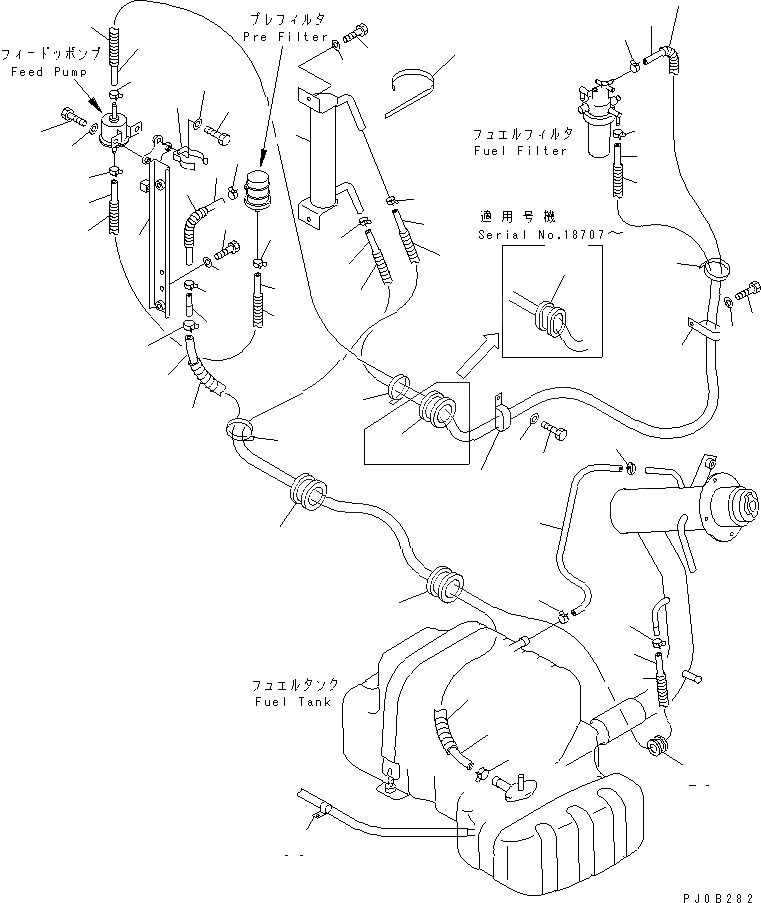

Схема запчастей Komatsu PC50UU-2 - ТОПЛИВН. БАК. (ТОПЛИВН. ЛИНИЯ)(№99-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
23
23
24
24
24
24A
25
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
35
36
37
38

Артикул

Название

Примечание

Количество

|1

20U-04-21470

HOSE ASS'Y

1

07288-00702

HOSE

2

08017-21301

CONDUIT

3

07285-00110

CLIP

4

391-62-19240

CLIP

5

01010-81020

BOLT

6

01643-31032

WASHER

7

20U-04-21352

BRACKET

8

20U-04-21341

TUBE

9

01010-81020

BOLT

10

01643-31032

WASHER

|11

20U-04-21490

HOSE ASS'Y

11

07288-00725

HOSE

12

08017-21323

CONDUIT

13

07285-00110

CLIP

|14

20U-04-21510

HOSE ASS'Y

14

07288-00719

HOSE

15

08017-21317

CONDUIT

16

07285-00110

CLIP

|17

20U-04-21520

HOSE ASS'Y

17

07288-00722

HOSE

18

08017-21317

CONDUIT

19

07285-00110

CLIP

20

07270-21055

TUBE

21

07285-00130

CLIP

22

07281-00167

CLAMP

23

08034-00823

BAND

24

201-06-61370

GROMMET

|24

201-06-61370

GROMMET

24A

20U-06-28120

GROMMET

25

425-43-11180

GROMMET

26

20U-04-21370

JOINT

|27

20U-04-21460

HOSE ASS'Y

27

07288-01019

HOSE

28

08017-21917

CONDUIT

29

07285-00150

CLIP

|30

20U-04-21480

HOSE ASS'Y

30

07288-00704

HOSE

31

08017-21303

CONDUIT

|31

08017-21302

CONDUIT

32

07285-00110

CLIP

33

10S-04-21220

CLAMP

|33

6201-72-1850

CLAMP

34

01010-80816

BOLT

35

01643-30823

WASHER

36

01010-80616

BOLT

37

01643-30623

WASHER

38

08036-21814

CLIP

Выбрано товаров: 48
