Запчасти Komatsu PC490LC-10 M-A АККУМУЛЯТОРН. ОТСЕК ЧАСТИ КОРПУСА И КРЫШКИ

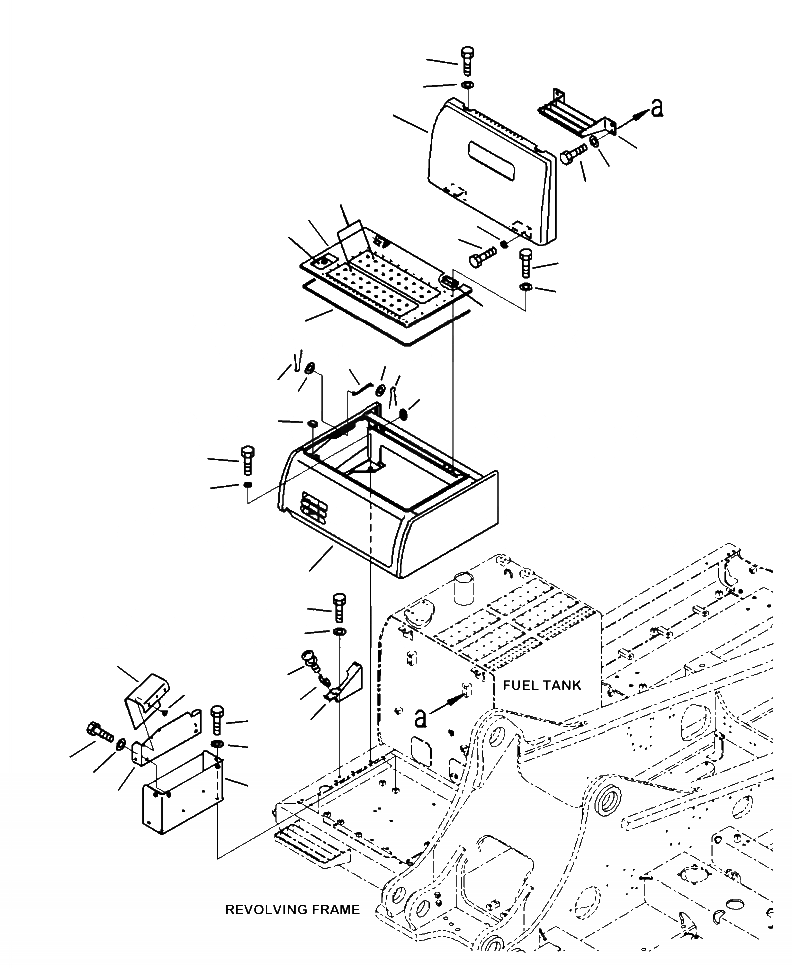

Схема запчастей Komatsu PC490LC-10 - M-A АККУМУЛЯТОРН. ОТСЕК ЧАСТИ КОРПУСА И КРЫШКИ
2
3
1
34
36
17
35
10
5
12
4
13
14
11
15
7
6
8
8
18
7
16
19
20
9
32
33
25
6
31
26
30
22
29
23
27
6
28
21
24
8

Артикул

Название

Примечание

Количество

1

207-54-41412

COVER

2

01010-81230

BOLT

3

01643-31232

WASHER

4

01010-81230

BOLT

5

01643-31232

WASHER

6

203-54-56630

ROD

7

01643-30623

WASHER

8

04050-11612

PIN, COTTER

9

208-54-41421

COVER

10

207-54-41431

COVER

11

20Y-54-74161

HINGE, WELDED

12

20Y-54-74172

LOCK, WELDED

13

01010-81020

BOLT

14

01643-31032

WASHER

15

208-54-71470

SEAL

16

20Y-54-29680

SHEET

17

209-00-41550

PLATE

18

120-06-24110

GROMMET

19

01010-81230

BOLT

20

01643-34170

WASHER

21

208-54-41450

BOX, TOOL

22

01010-81220

BOLT

23

01643-31232

WASHER

24

208-54-41460

PLATE

25

208-54-41470

SHEET

26

20T-54-74510

CAP

27

01010-81220

BOLT

28

01643-31232

WASHER

29

208-54-41441

BRACKET

30

203-54-63230

CLAMP

31

01023-10616

SCREW

32

01010-81230

BOLT

33

01643-31232

WASHER

34

2A5-54-13410

STEP

35

01010-81230

BOLT

36

01643-31232

WASHER

Выбрано товаров: 36
