Запчасти Komatsu PC490LC-10 H-A ЛИНИИ МАСЛООХЛАДИТЕЛЯ ГИДРАВЛИКА

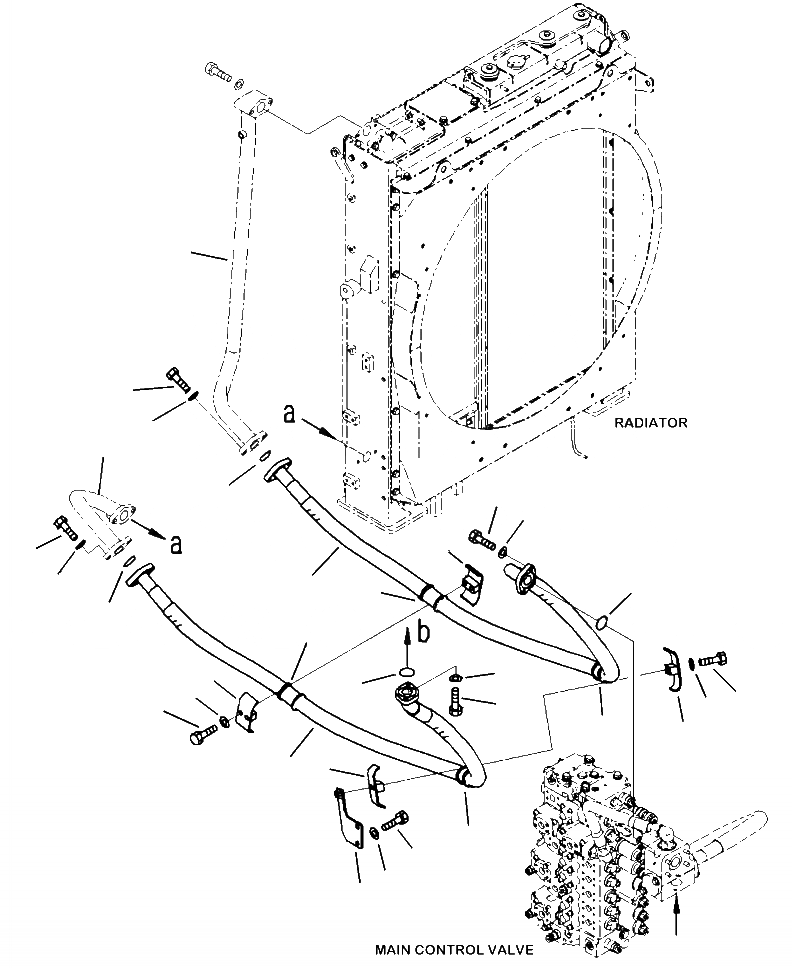

Схема запчастей Komatsu PC490LC-10 - H-A ЛИНИИ МАСЛООХЛАДИТЕЛЯ ГИДРАВЛИКА
21
3
4
20
2
3
4
9
7
8
2
1
10
6
10
8
9
6
12
18
7
11
19
17
16
5
16
17
14
15
13

Артикул

Название

Примечание

Количество

1

208-62-41242

HOSE

2

07000-13048

O-RING

3

01010-81240

BOLT

4

01643-31232

WASHER

5

208-62-41252

HOSE

6

07000-13048

O-RING

7

01010-81240

BOLT

8

01643-31232

WASHER

9

07094-31228

CLIP

10

07095-01245

CUSHION

11

01010-81290

BOLT

12

01643-31232

WASHER

13

208-62-41450

BRACKET

14

01010-81225

BOLT

15

01643-31232

WASHER

16

07094-31228

CLIP

17

07095-01245

CUSHION

18

01010-81290

BOLT

19

01643-31232

WASHER

20

208-03-41321

TUBE

21

208-03-41311

TUBE

Выбрано товаров: 21
