ПОРУЧНИ(№8-)

Запчасти Komatsu PC490LC-10 ПОРУЧНИ(№8-) HANDRAIL

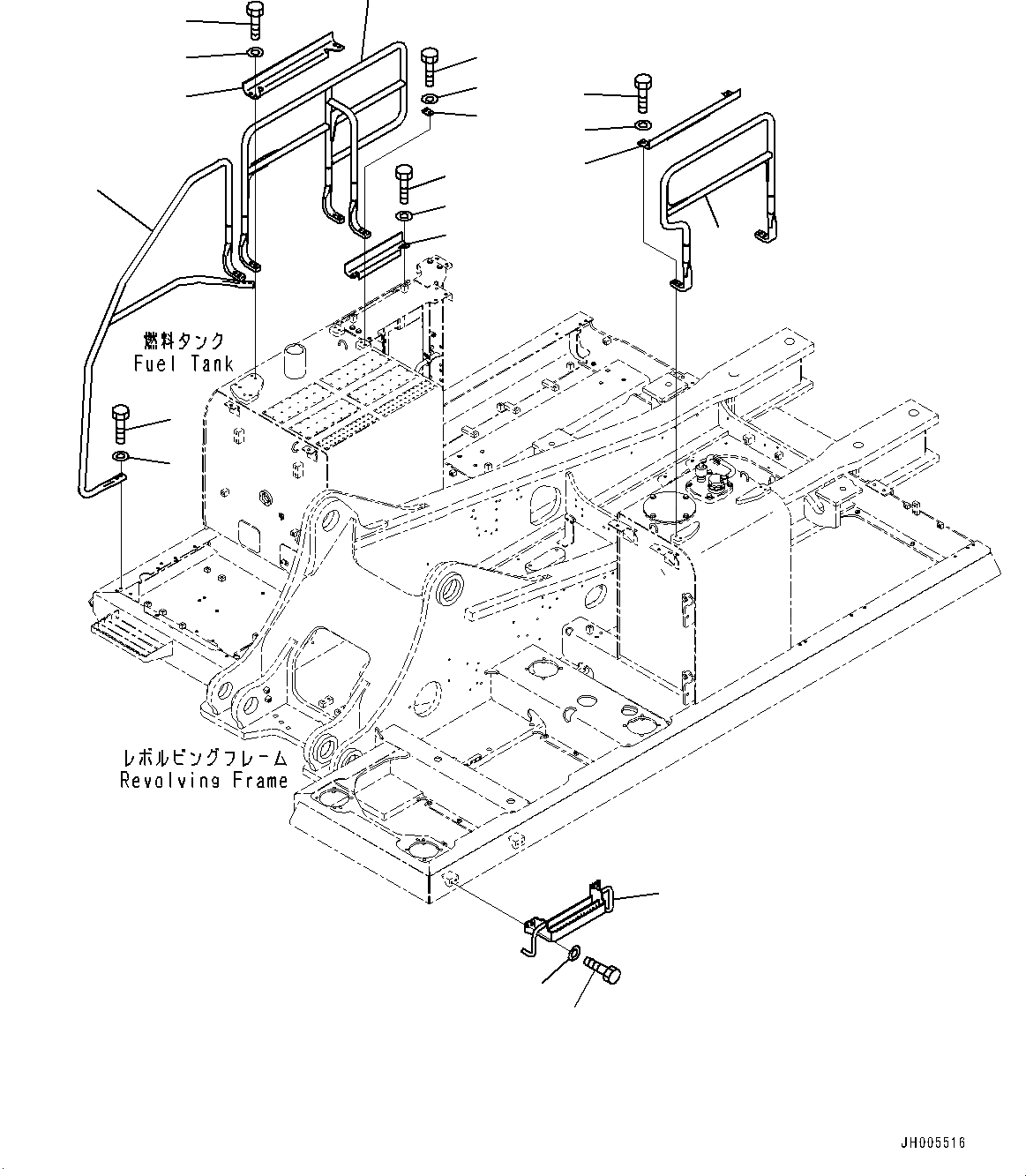

Схема запчастей Komatsu PC490LC-10 - ПОРУЧНИ(№8-) HANDRAIL
13
2
1
3
5
4
6
7
8
9
15
14
12
6
7
10
11
16
18
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2A5-54-11241

Handrail

2

01010-81240

Bolt

3

01643-31232

Washer

4

208-54-41823

Handrail

5

208-54-43120

Plate

6

01010-81245

Bolt

7

01643-31232

Washer

8

207-54-43851

Plate

9

208-54-41380

Plate

10

01010-81240

Bolt

11

01643-31232

Washer

12

208-54-41833

Handrail

13

208-54-43130

Plate

14

01010-81245

Bolt

15

01643-31232

Washer

16

208-54-43140

Step

17

01010-81225

Bolt

18

01643-31232

Washer
