Запчасти Komatsu PC490LC-10 LS ТРУБЫ, С -СЕРВИСНЫЙ КЛАПАН LS ТРУБЫ, С -СЕРВИСНЫЙ КЛАПАН

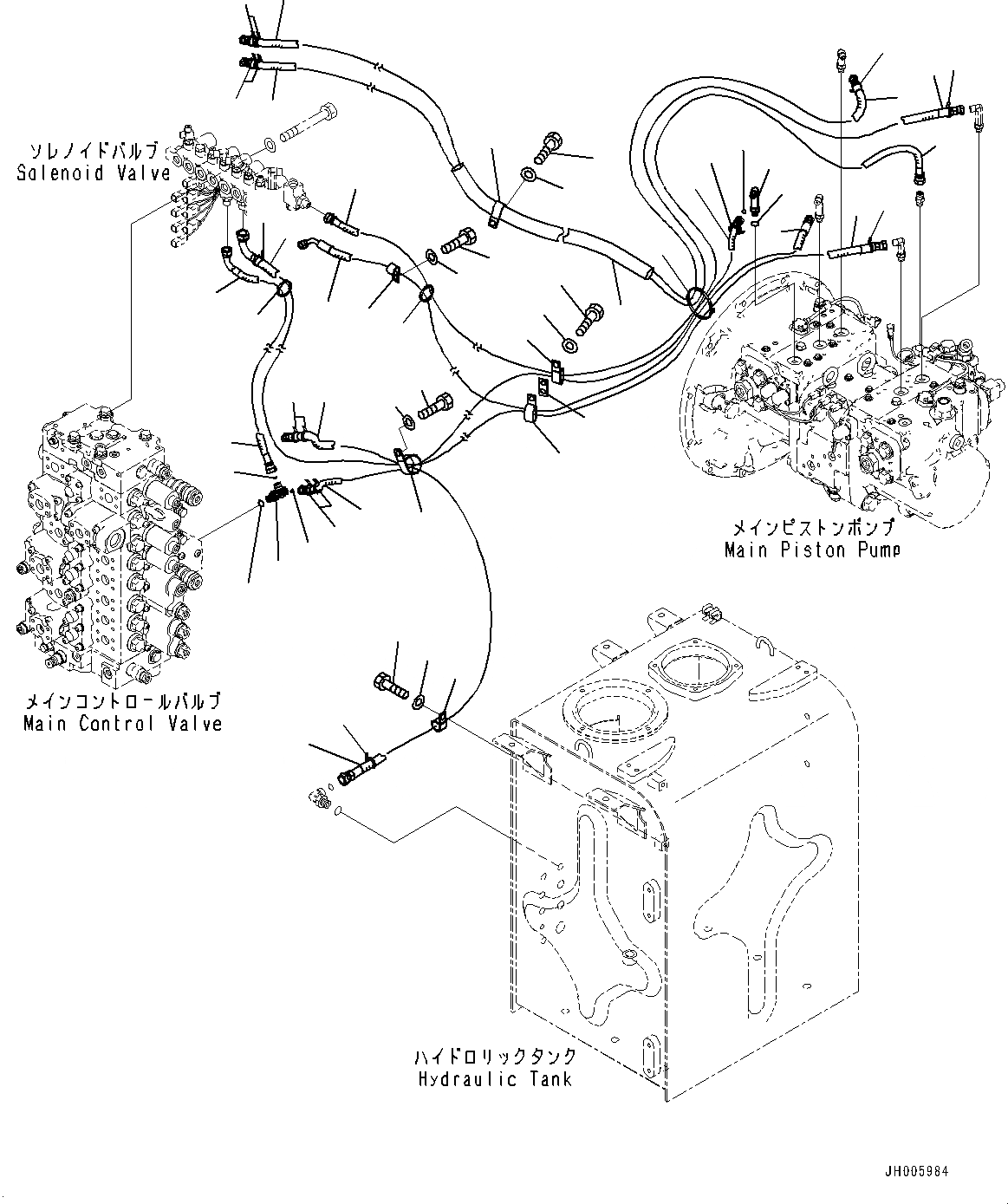

Схема запчастей Komatsu PC490LC-10 - LS ТРУБЫ, С -СЕРВИСНЫЙ КЛАПАН LS ТРУБЫ, С -СЕРВИСНЫЙ КЛАПАН
2
3
13
6
8
7
38
14
38
18
9
10
38
25
26
12
11
37
36
34
35
34
24
22
31
30
33
32
14
15
21
20
19
17
22
28
27
29
9
15
13
3
2
1
4
4
16
16
17
18
23
23
5
5

Артикул

Название

Примечание

Количество

1

208-62-41422

Hose Assembly

2

208-62-43481

Hose

3

208-62-43471

Hose

4

20Y-62-22790

Band, Red

5

20Y-62-22850

Band, Green

6

04435-51812

Clip

7

01010-81230

Bolt

8

01643-31232

Washer

9

208-62-41382

Hose

10

04434-51812

Clip

11

01010-81225

Bolt

12

01643-31232

Washer

13

208-62-41412

Hose

14

208-62-41970

Hose

15

208-62-41372

Hose

16

20Y-62-22830

Band, White

17

208-62-41282

Hose

18

20Y-62-22820

Band, Blue

19

04434-52312

Clip

20

01010-81225

Bolt

21

01643-31232

Washer

22

208-62-41980

Hose

23

20Y-62-22810

Band, Yellow

24

113-899-7950

Clip

25

01010-81225

Bolt

26

01643-31232

Washer

27

02782-10212

Elbow

28

02896-11008

O-Ring

29

07002-11423

O-Ring

30

20Y-62-87510

Tee

31

02896-11008

O-Ring

32

02896-11009

O-Ring

33

07002-11423

O-Ring

34

04435-51812

Clip

35

20Y-62-13450

Plate

36

01010-81235

Bolt

37

01643-31232

Washer

38

08034-20536

Band

Выбрано товаров: 38
