Запчасти Komatsu PC490-10 СИСТЕМА ОХЛАЖДЕНИЯ, МОТОР ВЕНТИЛЯТОРА ТРУБЫ СИСТЕМА ОХЛАЖДЕНИЯ

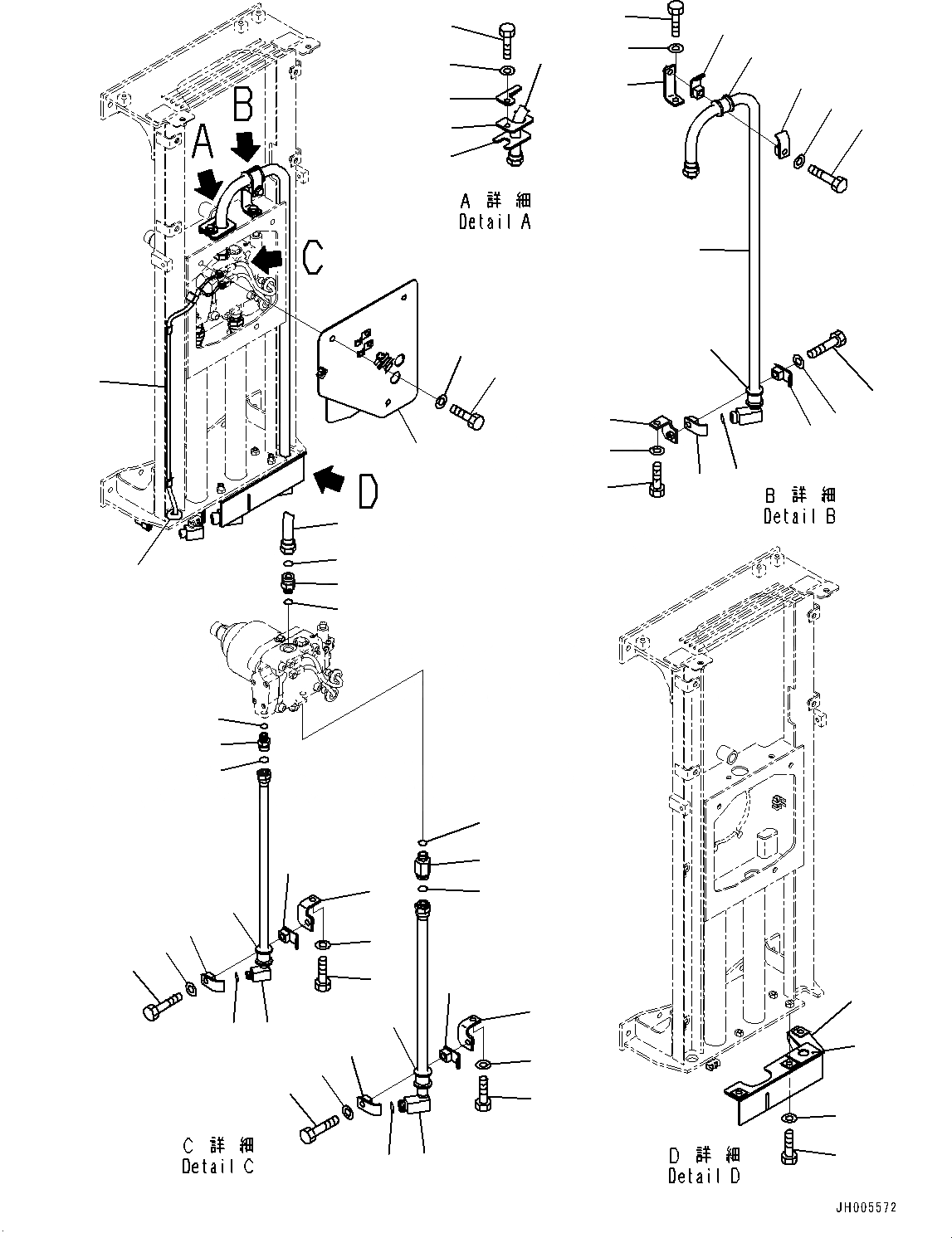

Схема запчастей Komatsu PC490-10 - СИСТЕМА ОХЛАЖДЕНИЯ, МОТОР ВЕНТИЛЯТОРА ТРУБЫ СИСТЕМА ОХЛАЖДЕНИЯ
1
2
6
6
8
9
10
11
12
13
14
15
16
17
18
19
20
7
45
46
47
48
49
6
1
6
9
8
7
50
44
43
42
41
53
52
51
40
39
38
37
36
35
34
33
25
24
23
5
4
3
1
38
29
28
26
22
21
32
31
30
26
27

Артикул

Название

Примечание

Количество

1

208-03-41560

Tube

2

02896-61018

O-Ring

3

02781-00628

Union

4

02896-61018

O-Ring

5

07002-62434

O-Ring

6

07094-10518

Clamp

7

07095-00526

Cushion

8

01010-81270

Bolt

9

01643-31232

Washer

10

21M-03-22160

Bracket

11

01010-81230

Bolt

12

01643-31232

Washer

13

21M-03-22180

Bracket

14

01010-81230

Bolt

15

01643-31232

Washer

16

209-03-41860

Bracket

17

209-03-41870

Cover

18

209-03-41880

Sheet

19

01010-81035

Bolt

20

01643-31032

Washer

21

208-03-41551

Tube

22

02896-61018

O-Ring

23

22U-62-21480

Nipple

24

02896-61018

O-Ring

25

07002-62434

O-Ring

26

07094-10518

Clamp

27

07095-00526

Cushion

28

01010-81270

Bolt

29

01643-31232

Washer

30

21M-03-22170

Bracket

31

01010-81230

Bolt

32

01643-31232

Washer

33

208-03-41541

Tube

34

02896-61012

O-Ring

35

02781-00516

Union

36

02896-61015

O-Ring

37

07002-62034

O-Ring

38

07094-10417

Clamp

39

07095-00420

Cushion

40

01010-81270

Bolt

41

01643-31232

Washer

42

21M-03-22170

Bracket

43

01010-81230

Bolt

44

01643-31232

Washer

45

208-03-41521

Cover

46

01010-81230

Bolt

47

01643-31232

Washer

48

208-06-41231

Wiring Harness

49

20Y-54-65180

Grommet

50

208-03-41531

Cover

51

21M-03-22220

Sheet

52

01010-81240

Bolt

53

01643-31232

Washer

Выбрано товаров: 53
