Запчасти Komatsu PC490-10 КАПОТ, ЦЕНТР. КАПОТ

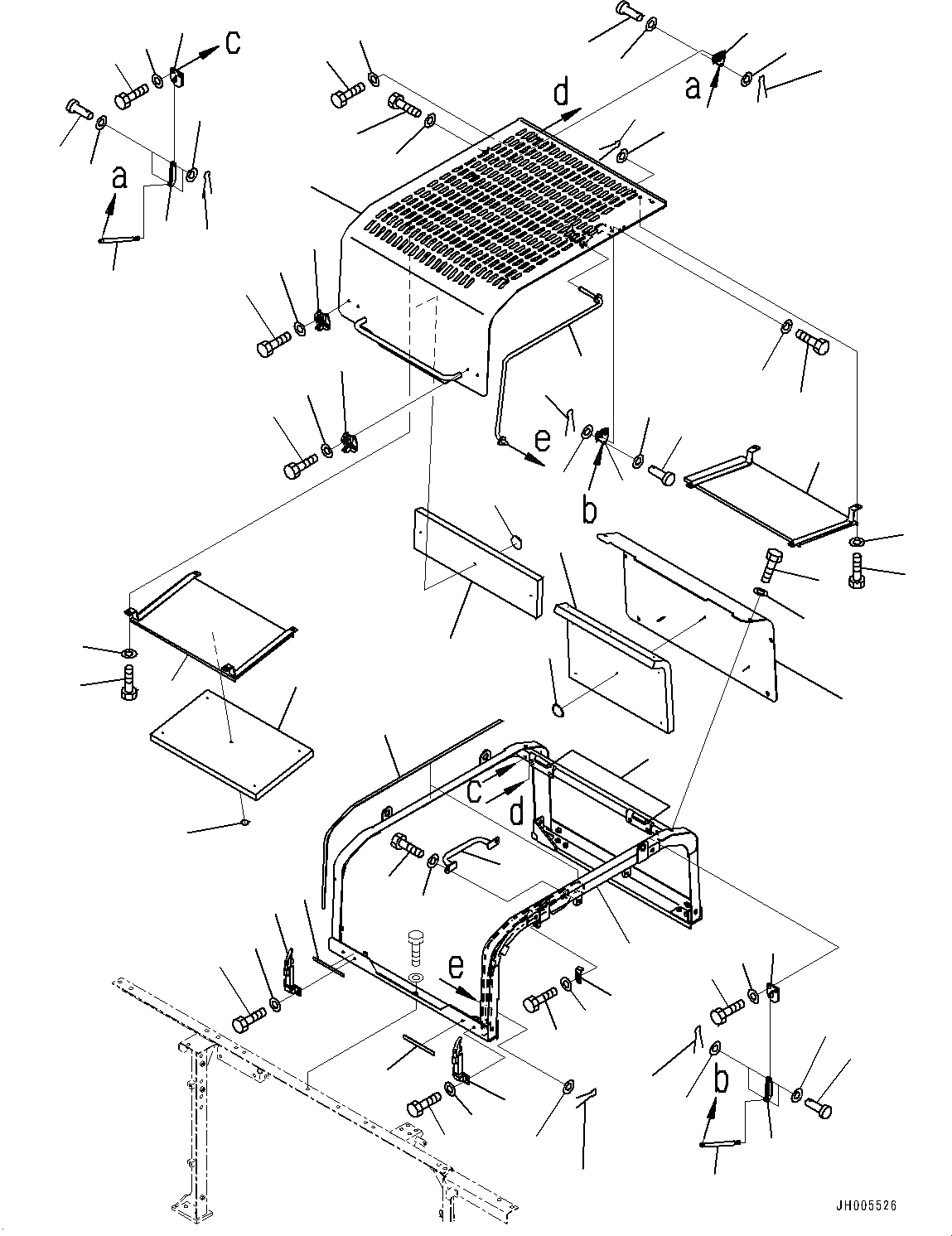

Схема запчастей Komatsu PC490-10 - КАПОТ, ЦЕНТР. КАПОТ
17
18
19
22
23
24
32
35
38
39
40
49
25
26
24
25
26
33
34
36
37
46
47
47
48
50
51
46
47
47
48
42
43
21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
20
21
27
28
29
30
31
41
44
45
46
47
48
3
4
5
47
47
42
43
41
44
45
46
47
48
50
51

Артикул

Название

Примечание

Количество

1

208-54-43611

Frame

2

20Y-54-28161

Hinge, Welded

3

205-54-76260

Catcher

3

205-54-76280

Rotor Assembly

4

01010-80820

Bolt

5

01643-30823

Washer

5

208-54-43671

Cover Assembly

6

Cover

|$8

20Y-54-71460

Stud, Welded

7

124-A62-1920

Cap

8

208-54-43661

Sheet

9

01010-81230

Bolt

10

01643-31232

Washer

11

206-54-21682

Bracket

12

01010-81230

Bolt

13

01643-31232

Washer

14

208-54-44350

Cover

15

01010-81230

Bolt

16

01643-31232

Washer

16

208-54-43160

Cover Assembly

17

Cover

|$21

20Y-54-71460

Stud, Welded

18

124-A62-1920

Cap

19

208-54-43681

Sheet

20

208-54-43810

Sheet

21

208-54-41260

Sheet

22

01010-81230

Bolt

23

01643-31232

Washer

24

205-54-67660

Support

25

01010-80825

Bolt

26

01643-30823

Washer

27

208-54-43741

Cover

|$32

20Y-54-71460

Stud, Welded

28

208-54-43751

Sheet

29

124-A62-1920

Cap

30

01010-81220

Bolt

31

01643-31232

Washer

32

208-54-43721

Cover

33

01010-81220

Bolt

34

01643-31232

Washer

35

208-54-43761

Bracket

36

01010-81240

Bolt

37

01643-31232

Washer

38

208-54-43771

Bracket

39

01010-81240

Bolt

40

01643-31232

Washer

41

208-54-43631

Bracket

42

01010-81230

Bolt

43

01643-31232

Washer

44

208-54-43621

Bracket

45

208-54-43510

Damper

46

04205-30825

Pin

47

01640-20816

Washer

48

04050-12015

Pin, Cotter

49

208-54-43651

Stay

50

21T-54-16150

Washer

51

04050-14028

Pin, Cotter

Выбрано товаров: 57
