Запчасти Komatsu PC460LC-8 LS ТРУБЫ H [ГИДРАВЛИКА]

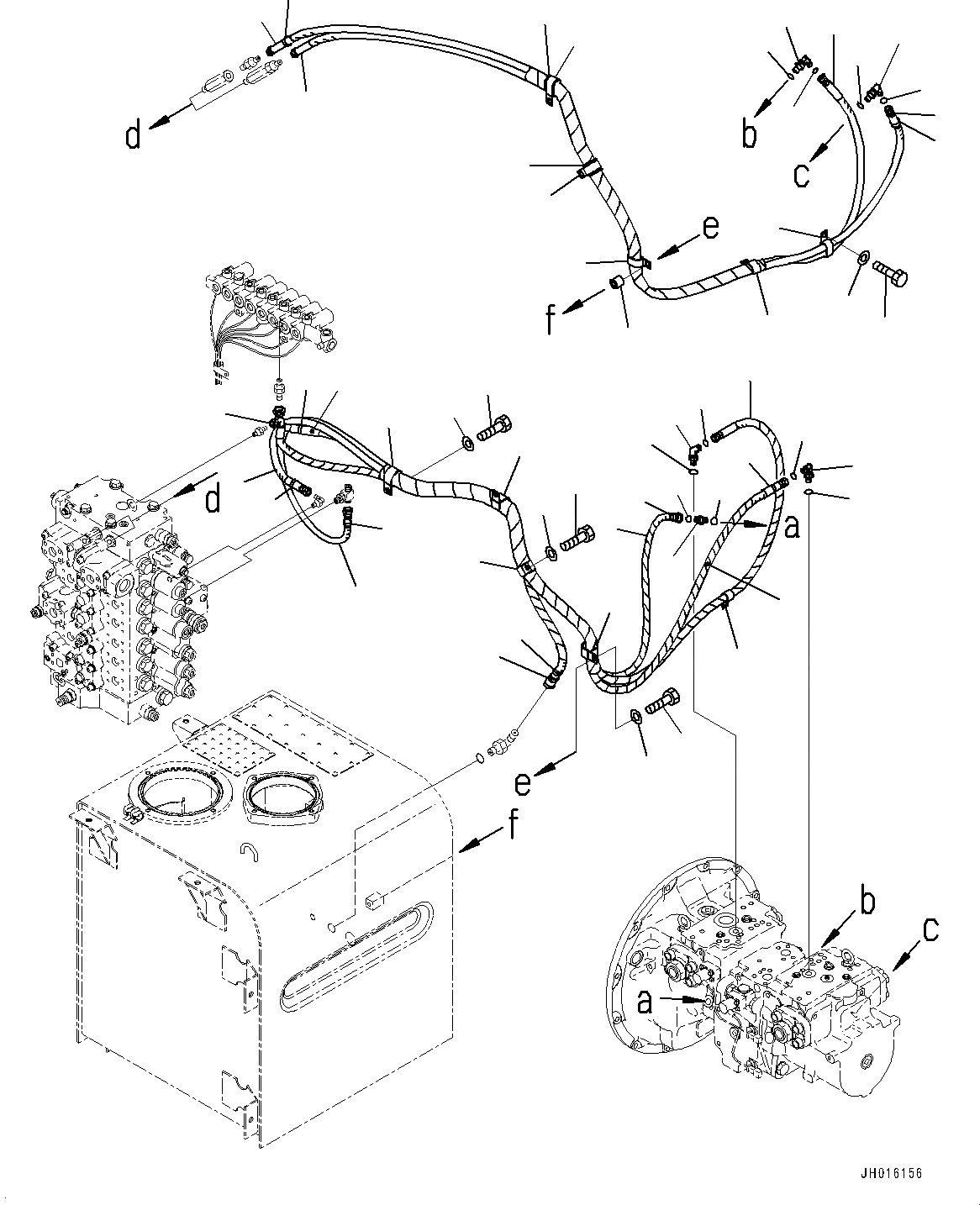

Схема запчастей Komatsu PC460LC-8 - LS ТРУБЫ H [ГИДРАВЛИКА]
6
9
1
3
4
16
13
2
5
15
7
11
12
8
19
27
26
24
1
7
18
17
19
13
11
12
10
9
2
8
3
25
14
20
21
19
17
14
28
1
2
3
1
2
3
22
23
21
20
19
27
26
17
18
17
10

Артикул

Название

Примечание

Количество

1

11Y-62-12160

ELBOW

2

02896-11008

O-RING

3

07002-11423

O-RING

4

11Y-62-12130

NIPPLE

5

02896-11008

O-RING

6

07002-11423

O-RING

7

02760-00227

HOSE, FACE SEAL TYPE

8

02763-00414

HOSE, FACE SEAL TYPE

9

207-62-74861

HOSE, FACE SEAL TYPE

10

208-62-77460

HOSE, FACE SEAL TYPE

11

20Y-62-22790

BAND, RED

12

20Y-62-22810

BAND, YELLOW

13

20Y-62-22820

BAND, BLUE

14

04435-51812

CLIP

15

01010-81220

BOLT

16

01643-31232

WASHER

17

22U-62-37320

HOSE

18

20Y-62-22790

BAND, RED

19

113-899-7950

CLIP

20

01010-81225

BOLT

21

01643-31232

WASHER

22

01010-81250

BOLT

23

01643-31232

WASHER

24

04434-51812

CLIP

25

195-33-11220

SPACER

26

198-06-53630

CUSHION

27

04435-52112

CLIP

28

04435-51812

CLIP

Выбрано товаров: 28
