КАБИНА (ДВЕРЬ /) (/7)

Запчасти Komatsu PC45R-8 КАБИНА (ДВЕРЬ /) (/7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

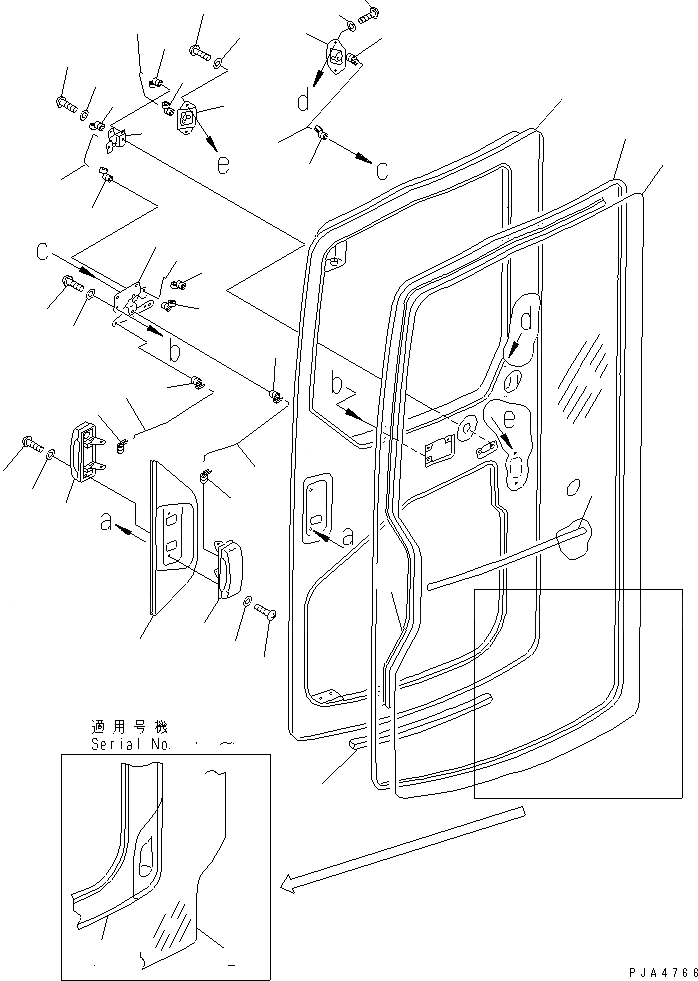

Схема запчастей Komatsu PC45R-8 - КАБИНА (ДВЕРЬ /) (/7) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
26
26
26
27
27
28
28
28
28
28
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

20T-54-00800

OPERATOR'S CAB ASS'Y

|1

20T-54-00850

OPERATOR'S CAB ASS'Y

|1

20T-54-00860

OPERATOR'S CAB ASS'Y

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-07A0.

|1

20U-54-00065

DOOR ASS'Y

|1

20U-54-00063

DOOR ASS'Y

|$$7

THESE ASSEMBLISE CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-04A0 AND K0210-05A0.

1

20U-54-24313

DOOR

|1

20U-54-24312

DOOR

2

20U-54-24343

GLASS

|2

20U-54-24342

GLASS,DOOR

3

20U-54-24411

DAM,(L=3850)

4

20U-54-24421

DAM,(L=500)

5

20U-54-24431

TRIM

6

20U-54-25471

COVER

7

20U-54-24451

SEAL,DOOR¤ LOWER

8

20U-54-24470

HANDLE

9

01220-70612

SCREW

10

01641-20608

WASHER

11

20U-54-24351

REMOTE CONTROL A.

12

01220-40608

SCREW

13

01643-30623

WASHER

14

20U-54-24390

LINK ASS'Y

15

01220-40608

SCREW

16

01643-30623

WASHER

17

20Y-54-14520

LOCK ASS'Y

18

01010-80616

BOLT

19

01643-30623

WASHER

20

20U-54-24362

ROD,(OUT-RIMOC)

21

20U-54-24371

ROD,(RIMOC-LOCK)

22

20U-54-25381

ROD,(KEY CYLINDER)

23

20U-54-25392

ROD,(HANDLE-RIMOC)

24

20U-54-25421

ROD,(LINK-RIMOC)

25

20U-54-25430

ROD

26

20U-54-25461

SNAP

27

205-54-71830

SNAP

28

205-54-71840

SNAP
