Запчасти Komatsu PC45R-8 ОСНОВН. КЛАПАН (-КЛАПАН) (/9) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

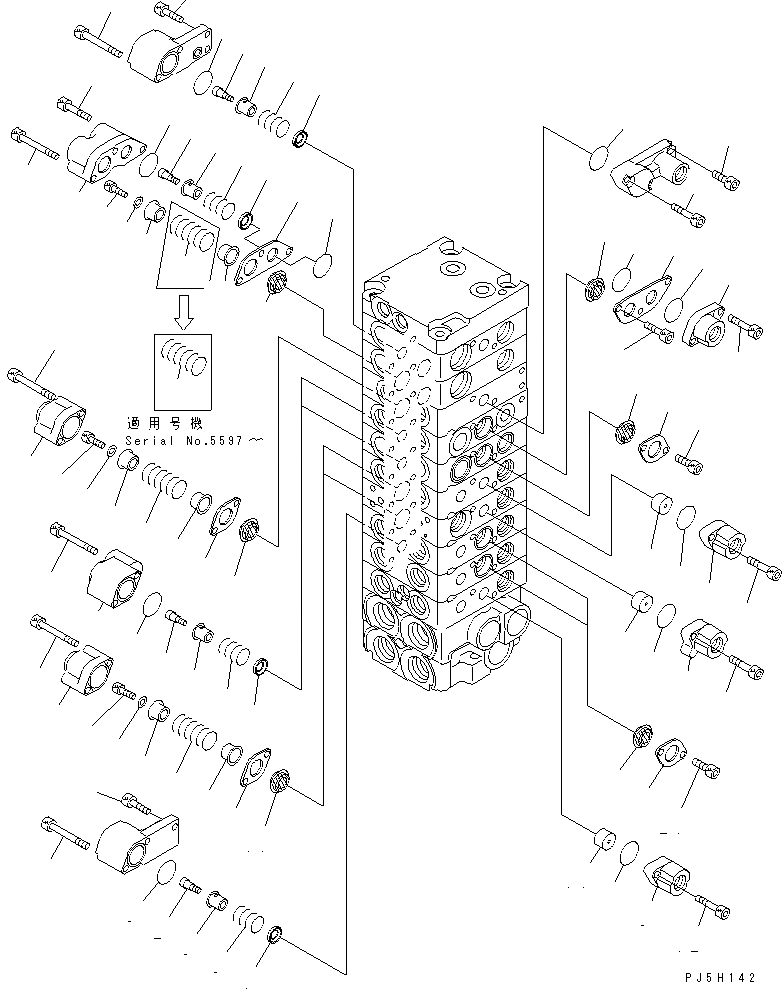

Схема запчастей Komatsu PC45R-8 - ОСНОВН. КЛАПАН (-КЛАПАН) (/9) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
9
10
11
11
11
12
12
12
13
14
15
15
15
16
16
17
17
17
17
17
17
18
18
18
18
19
19
19
19
19
19
20
20
20
21
21
21
21
21
21
22
22
23
23
24
24
25
25

Артикул

Название

Примечание

Количество

|1

723-1A-1390B

CONTROL VALVE

|1

723-1A-1390A

CONTROL VALVE

|1

723-1A-13909

CONTROL VALVE

|1

723-1A-13904

CONTROL VALVE

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-21A0 TO Y1664-39A0.

1

723-11-17370

CASE,SPRING

2

723-11-17360

BOLT

3

723-11-17351

RETAINER

|3

723-11-17350

RETAINER

4

723-11-17330

RETAINER

5

723-11-17341

SPRING

|5

723-11-17340

SPRING

6

722-12-19120

O-RING

7

01252-60640

BOLT

8

01252-60625

BOLT

9

723-11-17410

CASE,SPRING

10

723-11-17420

CASE,SPRING

11

723-11-17431

RETAINER

12

01252-60620

BOLT

13

723-11-17290

CASE,SPRING

14

723-11-17320

CASE,SPRING

15

01252-60612

BOLT

16

723-11-17160

CASE,SPRING

17

709-32-11530

SEAL

18

723-11-17130

PLATE

19

723-11-17280

RETAINER

20

723-11-17150

WASHER

21

01252-60610

BOLT

22

709-32-11580

SPRING

|22

709-32-11580

SPRING

23

723-11-17440

SPRING

|23

723-11-17440

SPRING

24

723-11-17310

PLATE

25

01252-60616

BOLT

Выбрано товаров: 34
