Запчасти Komatsu PC45R-8 ОСНОВН. КЛАПАН (-КЛАПАН) (/7) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

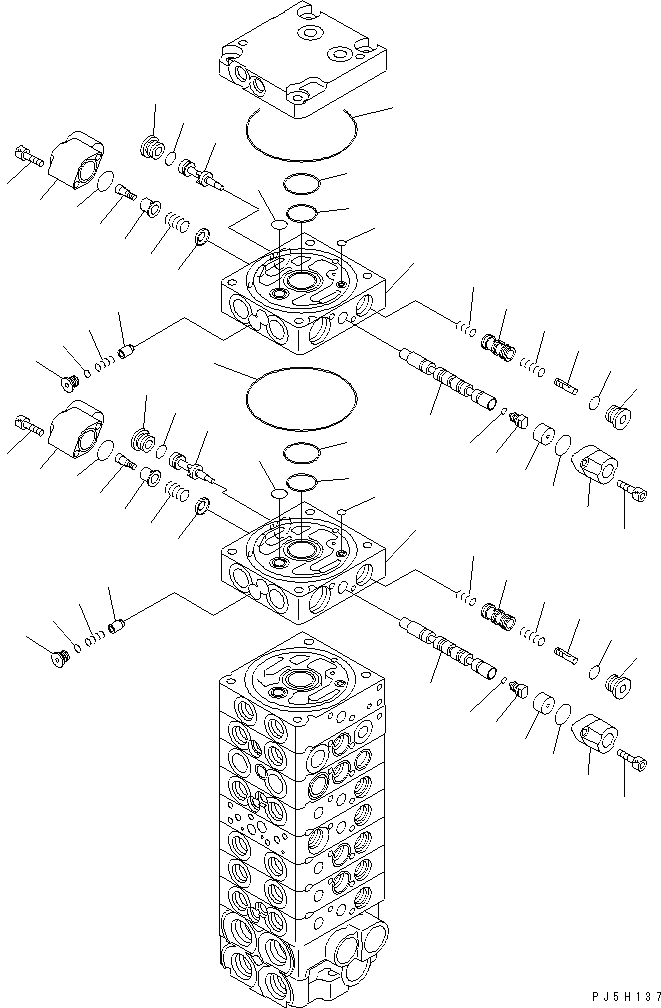

Схема запчастей Komatsu PC45R-8 - ОСНОВН. КЛАПАН (-КЛАПАН) (/7) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29
30
30

Артикул

Название

Примечание

Количество

|1

723-1A-1190B

CONTROL VALVE

|1

723-1A-1190A

CONTROL VALVE

|1

723-1A-11909

CONTROL VALVE

|1

723-1A-11908

CONTROL VALVE

|1

723-1A-11904

CONTROL VALVE

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1664-01A0 TO Y1664-17A0.

|1

723-11-00082

VALVE SUB ASS'Y

1

BLOCK,VALVE

2

SPOOL

3

723-11-17450

PLUG

4

07002-10823

O-RING

5

723-11-17330

RETAINER

6

723-11-17351

RETAINER

7

723-11-17431

RETAINER

8

723-11-17360

BOLT

9

723-11-17341

SPRING

10

723-11-27290

CASE,SPRING

11

723-11-17410

CASE,SPRING

12

01252-60640

BOLT

13

01252-60620

BOLT

14

722-12-19120

O-RING

15

723-11-18170

VALVE

16

723-11-18190

PLUG

17

723-11-18180

SPRING

18

07002-11023

O-RING

19

VALVE

20

VALVE

21

723-11-16230

SPRING

22

723-11-15130

SPRING

23

PISTON

24

723-11-15110

PLUG

25

07002-11623

O-RING

26

07000-12100

O-RING

27

723-11-19110

O-RING

28

723-11-19150

RING

29

723-11-19130

O-RING

30

07000-11007

O-RING

Выбрано товаров: 37
