Запчасти Komatsu PC45R-8 ПОВОРОТНОЕ СОЕДИНЕНИЕ (КРЕПЛЕНИЕ ЧАСТЬ) (ДЛЯ PAT) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ

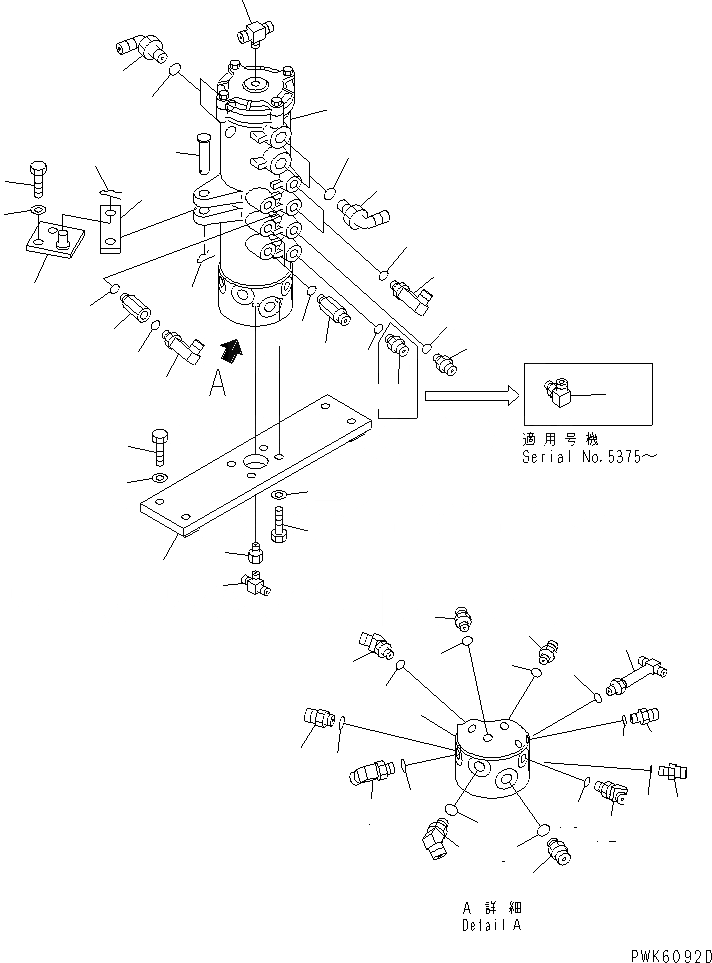

Схема запчастей Komatsu PC45R-8 - ПОВОРОТНОЕ СОЕДИНЕНИЕ (КРЕПЛЕНИЕ ЧАСТЬ) (ДЛЯ PAT) ПОВОРОТН. КРУГ И КОМПОНЕНТЫ
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39

Артикул

Название

Примечание

Количество

1

703-08-23160

SWIVEL JOINT ASS'Y

2

20T-62-71150

UNION

3

07002-11823

O-RING

4

20R-62-21541

ELBOW

5

07002-11823

O-RING

6

20U-62-12350

TEE

6

201-62-64340

TEE

7

07002-11423

O-RING

8

20D-62-42780

TEE

9

175-45-17790

NIPPLE

10

205-62-55270

NIPPLE

11

07002-11423

O-RING

12

22X-61-18550

ELBOW

13

07002-11423

O-RING

14

07235-10422

ELBOW

15

07002-12034

O-RING

16

20Y-970-1741

ELBOW

17

07002-11423

O-RING

18

207-62-33950

NIPPLE

19

07002-11423

O-RING

20

07235-10422

ELBOW

21

07002-12034

O-RING

22

201-62-65530

ADAPTER

23

20Y-970-1741

ELBOW

24

07002-11423

O-RING

25

20Y-970-1731

ELBOW

25

205-62-55270

NIPPLE

26

07002-11423

O-RING

27

20T-62-66250

TEE

28

20T-910-8350

NIPPLE

29

01010-81240

BOLT

30

01643-31232

WASHER

31

20T-910-8140

BRACKET

32

01010-81235

BOLT

33

01643-31232

WASHER

34

21K-60-11340

LINK

35

201-60-11230

PIN

36

04052-01664

PIN,SNAP

37

20T-910-8160

BRACKET

38

01010-81230

BOLT

39

01643-31232

WASHER

Выбрано товаров: 41
