Запчасти Komatsu PC45MR-1 ОСНОВН. КОНСТРУКЦИЯ (КОНТРОЛЬ ХОДА) (ДЛЯ TOPS)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

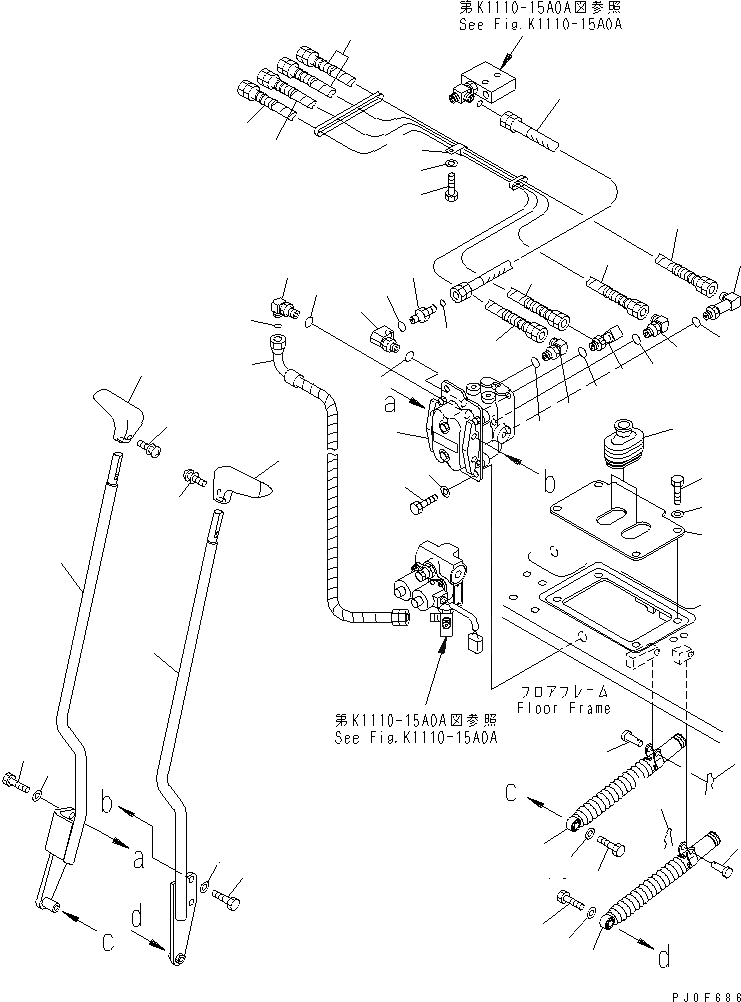

Схема запчастей Komatsu PC45MR-1 - ОСНОВН. КОНСТРУКЦИЯ (КОНТРОЛЬ ХОДА) (ДЛЯ TOPS)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
31
31
32
33
34
35
36
37
37
38
38
38
39
39

Артикул

Название

Примечание

Количество

1

22M-43-11660

PLATE

2

01010-81025

BOLT

3

01643-31032

WASHER

4

22M-43-12125

LEVER

5

22M-43-12116

LEVER

6

01010-81020

BOLT

7

01643-31032

WASHER

8

20M-43-71222

BOOT

9

20Y-43-21231

KNOB,L.H.

10

20Y-43-21241

KNOB,R.H.

11

01023-20416

SCREW

12

22M-43-11590

DAMPER

13

04205-30828

PIN

14

04052-10833

PIN

15

01010-80830

BOLT

16

01643-30823

WASHER

17

702-16-01950

PILOT VALVE

18

01010-81025

BOLT

19

01643-31032

WASHER

20

21W-62-43970

ELBOW

21

07000-12011

O-RING

22

02896-11008

O-RING

23

22M-910-1470

ELBOW

24

07000-12011

O-RING

25

11Y-62-12130

NIPPLE

26

07002-11423

O-RING

27

02896-11008

O-RING

28

21W-62-43980

ELBOW

29

21W-62-43990

ELBOW

30

22M-62-16130

ELBOW

31

07000-12011

O-RING

32

281-01-13180

CLIP

33

01010-81020

BOLT

34

01643-31032

WASHER

35

22M-62-16810

HOSE ASS'Y

36

22M-62-16990

HOSE ASS'Y

37

22M-62-16790

HOSE

38

11Y-62-11351

HOSE

39

02760-00217

HOSE

Выбрано товаров: 39
