Запчасти Komatsu PC450LCHD-8 КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР СТРЕЛЫ) H ГИДРАВЛИКА

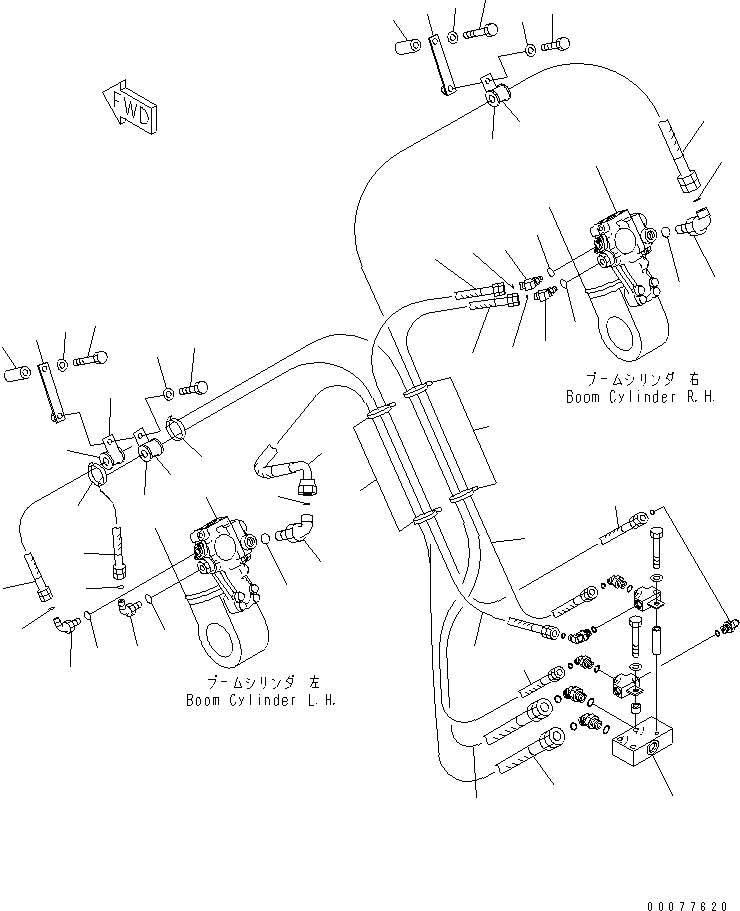

Схема запчастей Komatsu PC450LCHD-8 - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР СТРЕЛЫ) H ГИДРАВЛИКА
6
5
8
7
12
11
9
10
18
17
19
16
20
15
13
14
41
42
35
36
33
34
43
16
20
28
32
21
22
43
24
23
44
37
38
30
29
26
25
27
28
31
32
44
40
39
4
24
45
2
1
3
4

Артикул

Название

Примечание

Количество

1

02782-10522

ELBOW

2

07002-12434

O-RING

3

02896-11015

O-RING

4

02762-00518

HOSE

5

207-977-5120

BRACKET

6

20Y-01-21260

SPACER

|6

6131-22-3750

BOSS

7

01010-81245

BOLT

8

01643-31232

WASHER

9

04434-53212

CLIP

10

07095-20523

CUSHION

11

01010-81230

BOLT

12

01643-31232

WASHER

13

11Y-62-12510

ELBOW

14

07002-11423

O-RING

15

02896-11009

O-RING

16

02762-00313

HOSE

17

11Y-62-12510

ELBOW

18

07002-11423

O-RING

19

02896-11009

O-RING

20

02777-00312

HOSE

21

02782-10522

ELBOW

22

07002-12434

O-RING

23

02896-11015

O-RING

24

02763-00512

HOSE

25

02782-10311

ELBOW

26

07002-11423

O-RING

27

02896-11009

O-RING

28

02762-00318

HOSE

29

02782-10311

ELBOW

30

07002-11423

O-RING

31

02896-11009

O-RING

32

02777-00320

HOSE

33

207-977-5120

BRACKET

34

20Y-01-21260

SPACER

|34

6131-22-3750

BOSS

35

01010-81245

BOLT

36

01643-31232

WASHER

37

04434-51912

CLIP

38

07095-20213

CUSHION

39

04434-52512

CLIP

40

07095-20318

CUSHION

41

01010-81230

BOLT

42

01643-31232

WASHER

43

08034-20876

BAND

44

08034-20536

BAND

45

207-62-63230

BLOCK

Выбрано товаров: 47
