Запчасти Komatsu PC450LCHD-8 СОЛЕНОИДНЫЙ КЛАПАН (ПАТРУБКИ И КОРПУС) ( АКТУАТОР) H ГИДРАВЛИКА

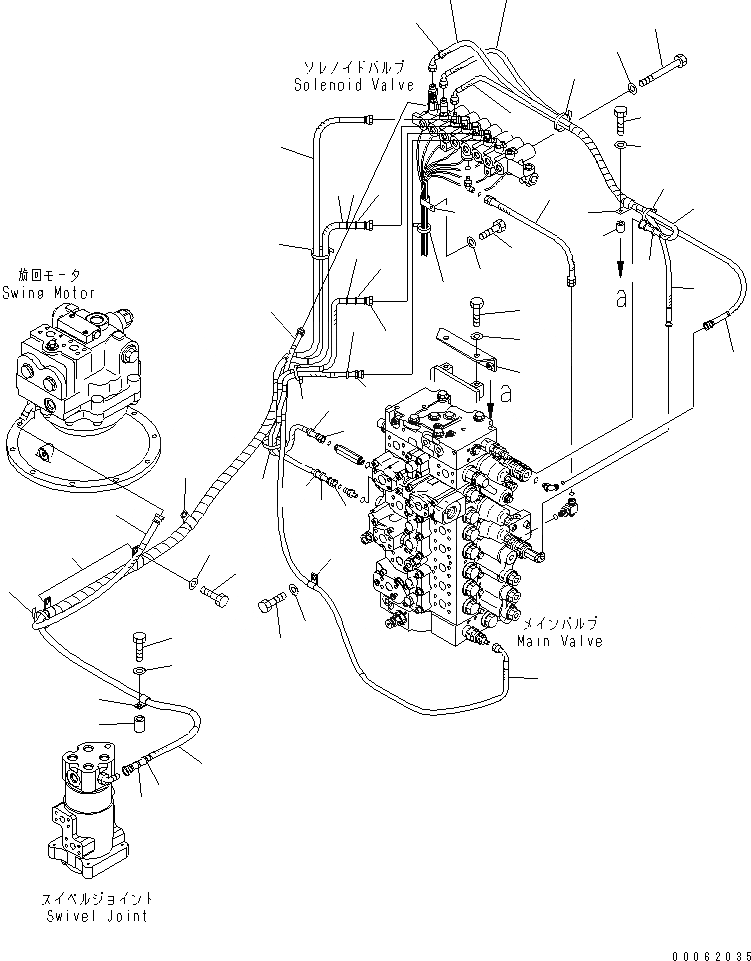

Схема запчастей Komatsu PC450LCHD-8 - СОЛЕНОИДНЫЙ КЛАПАН (ПАТРУБКИ И КОРПУС) ( АКТУАТОР) H ГИДРАВЛИКА
5
4
12
6
8
7
14
13
15
10
11
15
9
25
24
23
22
41
42
1
38
19
37
20
18
16
3
2
21
17
19
39
40
16
11
21
18
17
12
36
35
28
29
9
14
13
10
34
26
5
32
33
6
8
7
27
4
30
31

Артикул

Название

Примечание

Количество

1

208-62-71791

BRACKET

2

01010-81090

BOLT

3

01643-31032

WASHER

4

08034-20519

BAND

5

208-62-72131

HOSE 2500MM

6

208-62-72140

HOSE 2400MM

7

20Y-62-22790

BAND RED

8

20Y-62-22810

BAND YELLOW

9

08034-20536

BAND

10

208-62-72590

HOSE 700MM

11

208-62-72160

HOSE 720MM

12

02761-00214

HOSE

13

20Y-62-22810

BAND YELLOW

14

20Y-62-22820

BAND BLUE

15

20Y-62-22860

BAND BROWN

16

08034-20519

BAND

17

02764-002A8

HOSE

18

02764-00209

HOSE

19

20Y-62-22820

BAND BLUE

20

208-62-72610

HOSE 450MM

21

02764-00207

HOSE

22

04434-52112

CLIP

23

01010-81225

BOLT

24

01643-31232

WASHER

25

08034-20536

BAND

26

04435-51512

CLIP

27

04435-51512

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

04434-51412

CLIP

31

142-03-11160

SPACER

32

01010-81260

BOLT

33

01643-31232

WASHER

34

04434-51012

CLIP

35

01010-81220

BOLT

36

01643-31232

WASHER

37

04434-52312

CLIP

38

195-33-11220

SPACER

39

01010-81240

BOLT

40

01643-31232

WASHER

41

01010-81230

BOLT

42

01643-31232

WASHER

Выбрано товаров: 42
