Запчасти Komatsu PC450LC-8 КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР РУКОЯТИ ) H ГИДРАВЛИКА

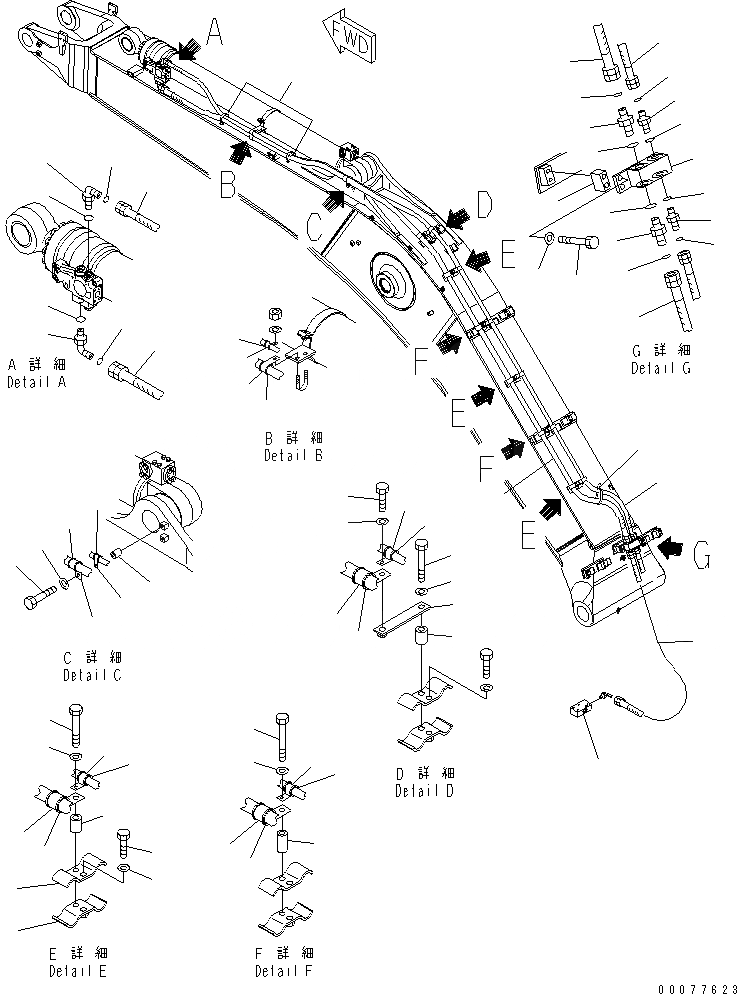

Схема запчастей Komatsu PC450LC-8 - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (ЦИЛИНДР РУКОЯТИ ) H ГИДРАВЛИКА
12
13
7
5
6
6
5
7
11
3
4
2
57
58
55
54
56
13
14
59
53
52
50
51
12
14
10
8
9
1
9
8
10
14
11
13
41
42
37
38
33
34
36
35
40
39
43
46
44
47
31
60
29
30
26
28
27
32
18
17
19
23
22
16
15
20
21
24
25
48
49
45

Артикул

Название

Примечание

Количество

1

207-62-73570

BLOCK

2

20Y-62-45280

PLATE

3

01011-81210

BOLT

4

01643-31232

WASHER

5

02781-00522

UNION

6

07002-12434

O-RING

7

02896-11015

O-RING

8

02781-00315

UNION

9

07002-12034

O-RING

10

02896-11009

O-RING

11

02762-00512

HOSE

12

08034-20536

BAND

13

02762-00565

HOSE

14

02762-00364

HOSE

15

207-62-54760

CLAMP

16

207-62-55160

CLAMP

17

01010-81230

BOLT

18

01643-31232

WASHER

19

142-03-11160

SPACER

20

04434-53212

CLIP

21

07095-20523

CUSHION

22

04434-51912

CLIP

23

07095-20213

CUSHION

24

01010-81280

BOLT

25

01643-31232

WASHER

26

175-40-22540

SPACER

27

04434-53212

CLIP

28

07095-20523

CUSHION

29

04434-51912

CLIP

30

07095-20213

CUSHION

31

01010-81290

BOLT

32

01643-31232

WASHER

33

142-03-11160

SPACER

34

207-977-5120

BRACKET

35

01010-81275

BOLT

36

01643-31232

WASHER

37

04434-53212

CLIP

38

07095-20523

CUSHION

39

04434-51912

CLIP

40

07095-20213

CUSHION

41

01010-81225

BOLT

42

01643-31232

WASHER

43

142-03-11160

SPACER

44

04434-53212

CLIP

45

07095-20523

CUSHION

46

04434-51912

CLIP

47

07095-20213

CUSHION

48

01010-81275

BOLT

49

01643-31232

WASHER

50

04434-53212

CLIP

51

07095-20523

CUSHION

52

04434-51912

CLIP

53

07095-20213

CUSHION

54

421-09-31120

ELBOW

55

07002-12434

O-RING

56

02896-11015

O-RING

57

02782-10311

ELBOW

58

07002-11423

O-RING

59

02896-11009

O-RING

60

207-62-63230

BLOCK

Выбрано товаров: 60
