Запчасти Komatsu PC450-8 СТРЕЛА (.7M) (ЦИЛИНДР РУКОЯТИ) T РАБОЧЕЕ ОБОРУДОВАНИЕ

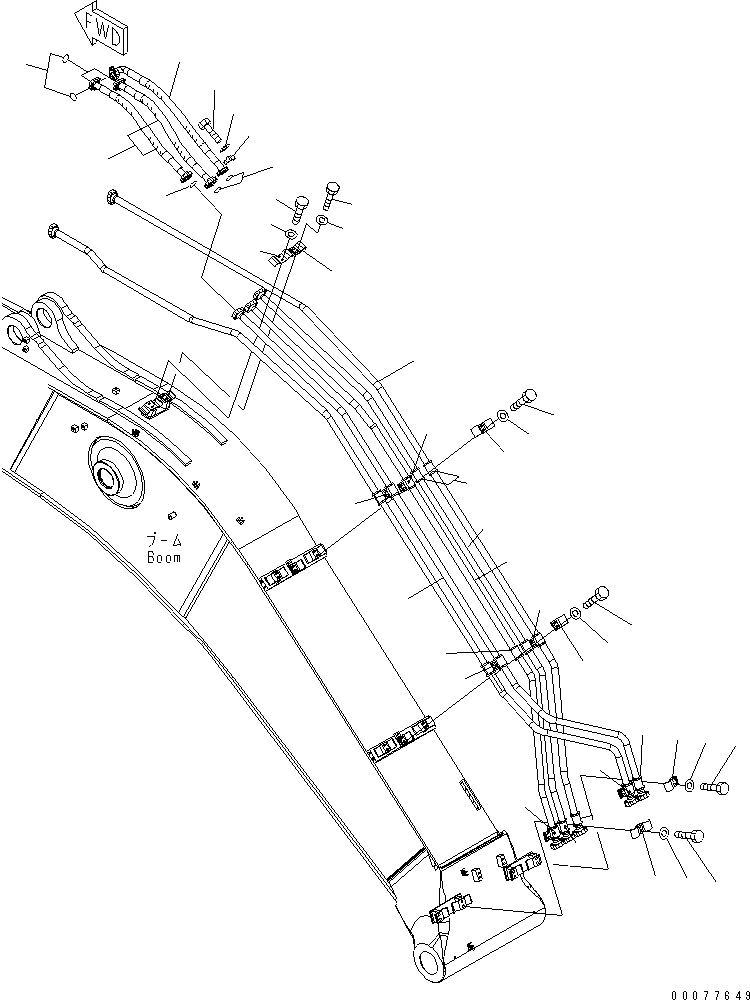

Схема запчастей Komatsu PC450-8 - СТРЕЛА (.7M) (ЦИЛИНДР РУКОЯТИ) T РАБОЧЕЕ ОБОРУДОВАНИЕ
1
3
3
2
5
6
4
3
15
16
10
11
16
15
17
13
12
7
14
12
13
14
14
13
14
13
16
15
15
16
12
15
16
13
12
8
9
14
12
16
15

Артикул

Название

Примечание

Количество

1

07074-01009

HOSE

2

07073-01AA9

HOSE

3

07000-13032

O-RING

4

07371-31049

FLANGE

5

07372-21035

BOLT

6

01643-51032

WASHER

7

208-62-74760

TUBE

8

208-62-74770

TUBE

9

208-62-74780

TUBE

10

207-62-54760

CLAMP

11

207-62-31330

CLAMP

12

207-62-54780

CLAMP

13

207-62-52350

CLAMP

14

205-62-73431

SEAT

15

01010-81235

BOLT

16

01643-31232

WASHER

17

208-62-74740

TUBE

Выбрано товаров: 17
