Запчасти Komatsu PC450-8 ДВЕРЬ ЛЕВ. M [ЧАСТИ КОРПУСАS И КРЫШКИ]

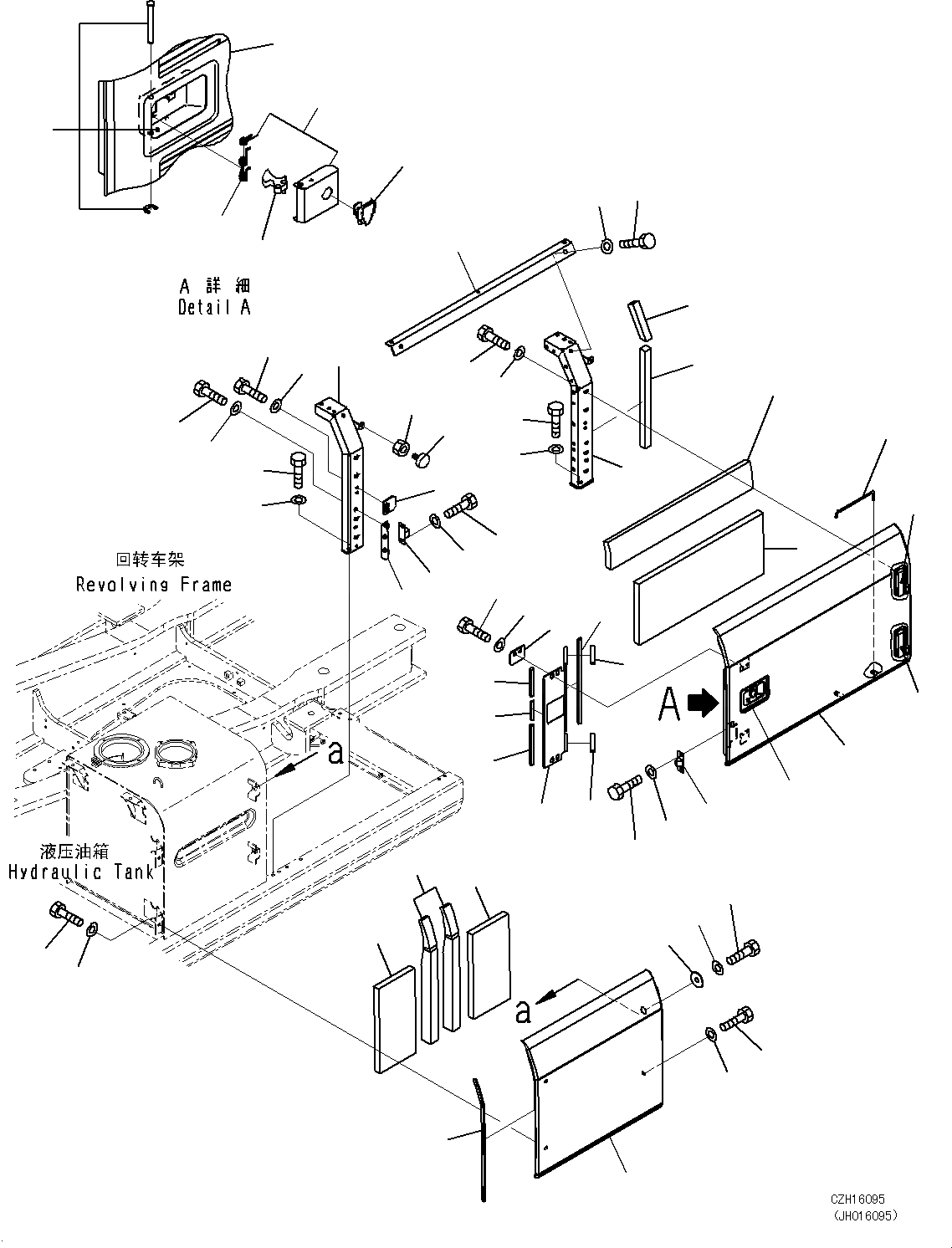

Схема запчастей Komatsu PC450-8 - ДВЕРЬ ЛЕВ. M [ЧАСТИ КОРПУСАS И КРЫШКИ]
49
5
9
14
7
11
17
12
19
28
8
29
16
43
15
10
4
42
13
46
6
3
1
2
24
30
31
32
49
23
50
49
50
44
48
50
45
46
47
18
18
25
27
26
35
36
38
37
33
35
34
41
40
39
42
43
22
20
21
19
19
17

Артикул

Название

Примечание

Количество

1

208-54-78642

FRAME

2

208-54-77853

FRAME

3

208-54-71380

FRAME

4

01010-81225

BOLT

5

01643-31232

WASHER

6

20Y-54-61470

PLATE

7

01010-81225

BOLT

8

01643-31232

WASHER

9

20Y-54-28170

BRACKET

10

01010-81225

BOLT

11

01643-31232

WASHER

12

205-54-51971

DOVETAIL

13

01010-80616

BOLT

14

01643-30623

WASHER

15

20Y-54-11611

STOPPER

16

01580-11008

NUT

17

208-54-74770

COVER

18

20Y-54-63414

HINGE, WELDED

19

20Y-54-77160

LOCK, WELDED

20

20Y-54-77130

LOCK ASSEMBLY

21

20Y-54-77280

SPRING

22

20Y-54-77290

HOOK

23

01010-81225

BOLT

24

01643-31232

WASHER

25

205-54-53550

DOVETAIL

26

01010-80612

BOLT

27

01643-30623

WASHER

28

20Y-54-29232

BAR

29

208-54-73710

SHEET

30

208-54-73720

SHEET

31

208-54-73821

SHEET

32

208-54-74450

SHEET

33

208-54-79880

COVER

34

208-54-74460

SEAL

35

208-54-74470

SEAL

36

208-54-74780

SHEET

37

208-54-74790

SHEET

38

208-54-79890

SHEET

39

208-54-74680

PLATE

40

01010-81225

BOLT

Выбрано товаров: 40
