Запчасти Komatsu PC450-8 КАПОТ, LOUVER (№7-) КАПОТ, С DUSTЗАЩИТА NET

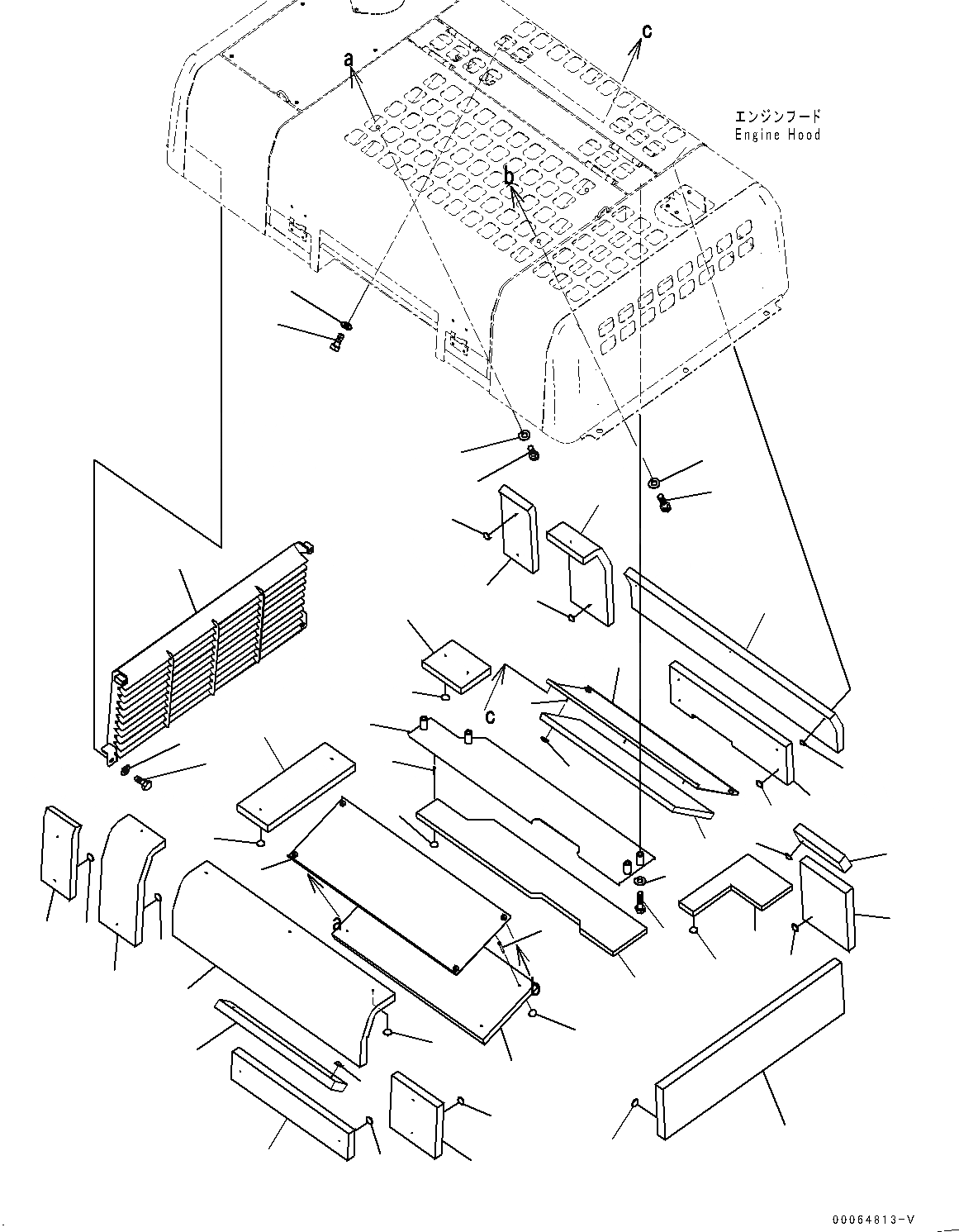

Схема запчастей Komatsu PC450-8 - КАПОТ, LOUVER (№7-) КАПОТ, С DUSTЗАЩИТА NET
18
18
34
35
32
30
5
4
26
27
7
6
24
25
13
12
28
15
14
44
45
1
2
3
29
36
37
38
39
22
23
20
19
19
31
33
21
40
16
16
41
17
17
8
9
9
8
11
10
42
46
48
43
47
49

Артикул

Название

Примечание

Количество

1

208-54-76861

Louver

1

208-54-76860

Louver

2

01010-81225

Bolt

3

01643-31232

Washer

4

208-54-75440

Plate

5

20Y-54-71460

Stud,Welded

6

208-54-75450

Plate

7

124-A62-1910

Stud,Welded

8

01010-81225

Bolt

9

01643-31232

Washer

10

01010-81255

Bolt

11

01643-31232

Washer

12

208-54-75571

Plate

12

208-54-75570

Plate

13

124-A62-1910

Stud,Welded

14

01010-81270

Bolt

15

01643-31232

Washer

16

208-54-75960

Sheet

17

124-A62-1920

Cap

18

208-54-75220

Sheet

19

124-A62-1920

Cap

20

208-54-75760

Sheet

21

124-A62-1920

Cap

22

208-54-75750

Sheet

23

124-A62-1920

Cap

24

208-54-75471

Sheet

24

208-54-75470

Sheet

25

124-A62-1920

Cap

26

208-54-75460

Sheet

27

124-A62-1920

Cap

28

208-54-75581

Sheet

28

208-54-75580

Sheet

29

124-A62-1920

Cap

30

208-54-75250

Sheet

31

124-A62-1920

Cap

32

208-54-75240

Sheet

33

124-A62-1920

Cap

34

208-54-75232

Sheet

35

124-A62-1920

Cap

36

208-54-75680

Sheet

37

124-A62-1920

Cap

38

208-54-75691

Sheet

39

124-A62-1920

Cap

40

208-54-75950

Sheet

41

124-A62-1920

Cap

42

208-54-79321

Sheet

42

208-54-79320

Sheet

43

124-A62-1920

Cap

44

208-54-75591

Sheet

44

208-54-75590

Sheet

45

124-A62-1920

Cap

46

208-54-79331

Sheet

46

208-54-79330

Sheet

47

124-A62-1920

Cap

48

208-54-79341

Sheet

48

208-54-79340

Sheet

49

124-A62-1920

Cap

Выбрано товаров: 57
