Запчасти Komatsu PC450-7K-E0 КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) ГИДРАВЛИКА

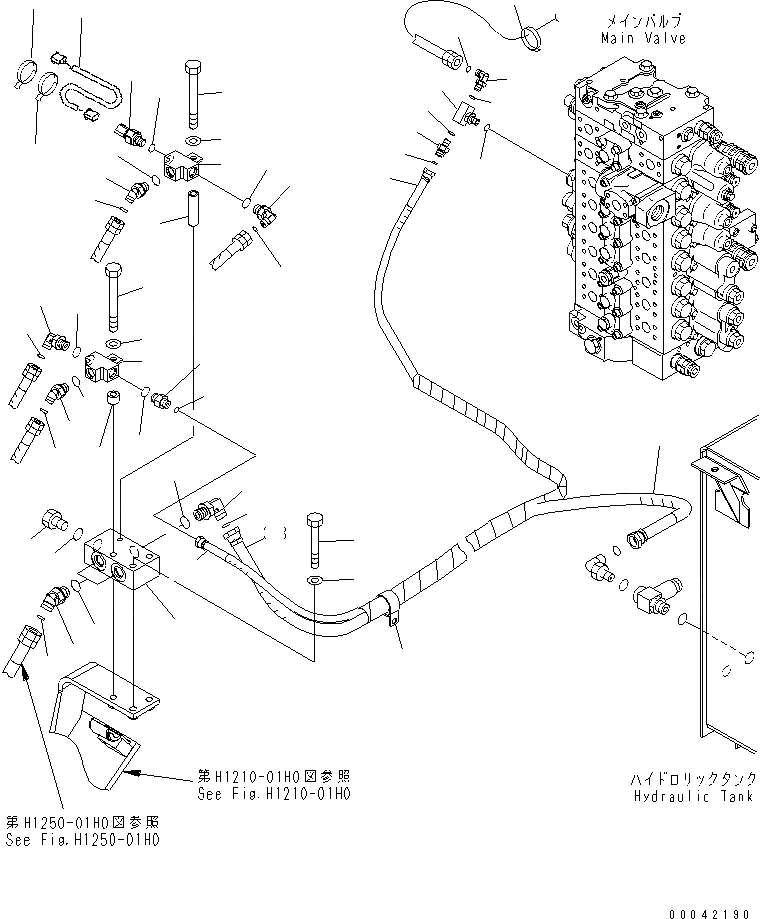

Схема запчастей Komatsu PC450-7K-E0 - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) ГИДРАВЛИКА
50
49
35
36
27
50
30
29
31
28
25
33
32
26
34
14
20
19
21
15
12
22
24
23
17
16
18
13
10
9
11
38
37
2
3
1
5
8
7
4
6
39
38
37
44
42
43
40
47
48
45
46
41

Артикул

Название

Примечание

Количество

1

207-62-63230

BLOCK

2

01010-81280

BOLT

3

01643-31232

WASHER

4

02783-10522

ELBOW

5

07002-12434

O-RING

6

02896-11015

O-RING

7

07040-12412

PLUG

8

07002-12434

O-RING

9

02782-10522

ELBOW

10

07002-12434

O-RING

11

02896-11015

O-RING

12

20Y-62-19330

TEE

13

144-947-3490

SPACER

14

01011-81205

BOLT

15

01643-31232

WASHER

16

02783-10315

ELBOW

17

07002-12034

O-RING

18

02896-11009

O-RING

19

02782-10315

ELBOW

20

07002-12034

O-RING

21

02896-11009

O-RING

22

02781-00315

UNION

23

07002-12034

O-RING

24

02896-11009

O-RING

25

207-62-73530

ELBOW

26

22S-62-26210

SPACER

27

01011-81205

BOLT

28

01643-31232

WASHER

29

02783-10315

ELBOW

30

07002-12034

O-RING

31

02896-11009

O-RING

32

02782-10315

ELBOW

33

07002-12034

O-RING

34

02896-11009

O-RING

35

7861-93-1650

SENSOR

|35

7861-93-1810

SENSOR

36

07002-11823

O-RING

37

02762-00327

HOSE

38

02762-00518

HOSE

39

04434-53412

CLIP

40

20Y-62-43640

TEE

41

07002-11423

O-RING

42

11Y-62-12520

NIPPLE

43

07002-11423

O-RING

44

02896-11009

O-RING

45

02782-10210

ELBOW

46

07002-11423

O-RING

47

02896-11008

O-RING

48

08034-20536

BAND

49

7861-93-1780

WIRING HARNESS

50

08034-20536

BAND

Выбрано товаров: 51
