Запчасти Komatsu PC450-7K-E0 ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (УПРАВЛ. НАВЕСН. ОБОРУД.) ( АКТУАТОР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

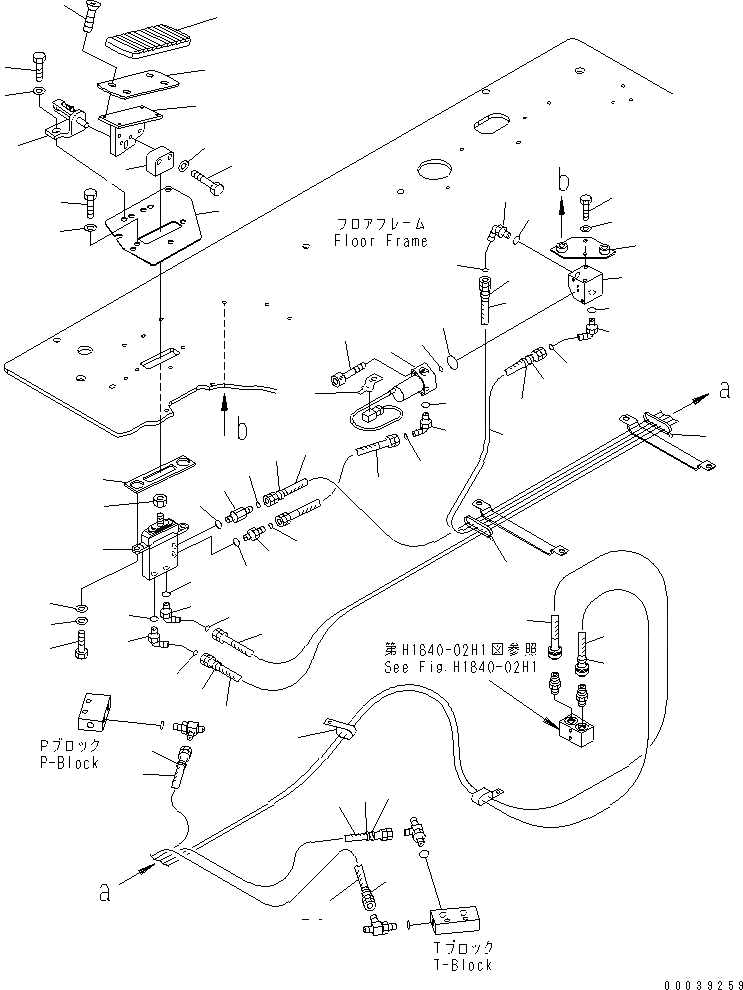

Схема запчастей Komatsu PC450-7K-E0 - ОСНОВН. КОНСТРУКЦИЯ (КАБИНА) (УПРАВЛ. НАВЕСН. ОБОРУД.) ( АКТУАТОР) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
26
27
27
27
27
28
28
29
29
30
30
31
31
32
32
33
33
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53

Артикул

Название

Примечание

Количество

1

702-16-01230

PILOT VALVE,(SEE FIG. Y1670-21A0)

2

22U-54-25660

SEAL

3

20Y-43-41760

SEAT

4

01010-81025

BOLT

5

01643-31032

WASHER

6

01643-31032

WASHER

7

20Y-62-25360

BRACKET

8

01010-D1025

BOLT

9

01643-71032

WASHER

10

207-43-81250

PEDAL

11

01010-D1045

BOLT

12

01643-71032

WASHER

13

22U-54-25541

PLATE

14

01010-81025

BOLT

15

01643-31032

WASHER

16

207-43-81220

PLATE

17

01240-00816

SCREW

18

207-43-81240

CAP

19

21W-62-43980

ELBOW

20

02896-11008

O-RING

21

07000-12011

O-RING

22

20Y-62-43470

NIPPLE

23

02896-11008

O-RING

24

11Y-62-12140

NIPPLE

25

02896-11008

O-RING

26

07000-12011

O-RING

27

208-62-72480

HOSE¤ 1080MM

28

208-62-72630

HOSE¤ 2100MM

29

208-62-72640

HOSE¤ 2050MM

30

208-62-72650

HOSE¤ 1200MM

31

20Y-62-22790

BAND¤ RED

32

20Y-62-22810

BAND¤ YELLOW

33

20Y-62-22820

BAND¤ BLUE

34

20Y-62-22830

BAND¤ WHITE

35

08034-00519

BAND

36

21W-62-42240

HOSE

37

04435-51210

CLIP

38

01583-11408

NUT

39

702-21-07010

VALVE ASS'Y,(SEE FIG. Y1671-01A0)

40

203-60-62220

BOLT

41

700-93-11320

O-RING

42

07000-12011

O-RING

43

20Y-62-43410

BLOCK

44

01010-80820

BOLT

45

01643-30823

WASHER

46

20Y-62-43420

BRACKET

47

11Y-62-12160

ELBOW

48

02896-11008

O-RING

49

07002-11423

O-RING

50

21W-62-43960

ELBOW

51

02896-11008

O-RING

52

07002-11423

O-RING

53

08053-01510

CLIP

Выбрано товаров: 53
