Запчасти Komatsu PC450-7 БОКОВ. КРЫШКА ПРАВ. (/) ЧАСТИ КОРПУСА

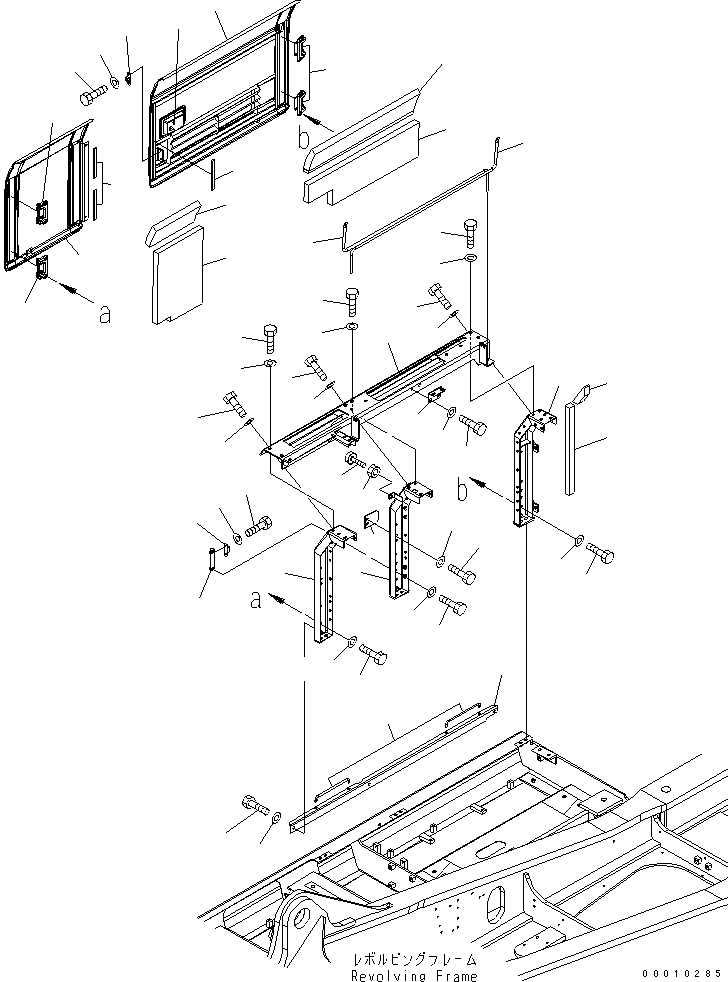

Схема запчастей Komatsu PC450-7 - БОКОВ. КРЫШКА ПРАВ. (/) ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

Артикул

Название

Примечание

Количество

1

208-54-71313

FRAME

1

208-54-71311

FRAME

2

208-54-71323

FRAME

2

208-54-71322

FRAME

3

208-54-71333

FRAME

3

208-54-71332

FRAME

4

208-54-71361

FRAME

5

208-54-71371

PLATE

6

01010-81230

BOLT

7

01643-31232

WASHER

8

208-54-71930

PLATE

9

01010-81230

BOLT

10

01643-31232

WASHER

11

208-54-71940

BRACKET

12

01010-81230

BOLT

13

01643-31232

WASHER

14

205-54-51971

DOVE TAIL

14

205-54-51970

DOVE TAIL

15

01010-80616

BOLT

16

01643-30623

WASHER

17

20Y-54-11611

STOPPER

18

01580-11008

NUT

19

20Y-54-29231

BAR

20

207-54-62150

SPRING

21

207-54-62160

SPRING

22

15R-62-11160

PLATE

23

01010-81230

BOLT

24

01643-31232

WASHER

25

208-54-71221

COVER

26

20Y-54-63390

SHEET

27

20Y-54-63411

HINGE (WELDED)

28

01010-81230

BOLT

29

01643-31232

WASHER

30

208-54-71260

COVER

31

198-54-41984

LOCK (WELDED)

31

198-54-41982

LOCK ASS'Y (WELDED)

32

208-54-74220

SHEET

32

208-54-73140

SHEET

33

20Y-54-63411

HINGE (WELDED)

34

205-54-53550

DOVE TAIL

35

01010-80612

BOLT

36

01643-30623

WASHER

37

01010-81230

BOLT

38

01643-31232

WASHER

39

208-54-73710

SHEET

40

208-54-73730

SHEET

41

208-54-73861

SHEET

42

207-54-71760

SHEET

43

208-54-73872

SHEET

44

208-54-73880

SHEET

Выбрано товаров: 50
