Запчасти Komatsu PC40MR-1 ТОПЛИВН. ЛИНИЯ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

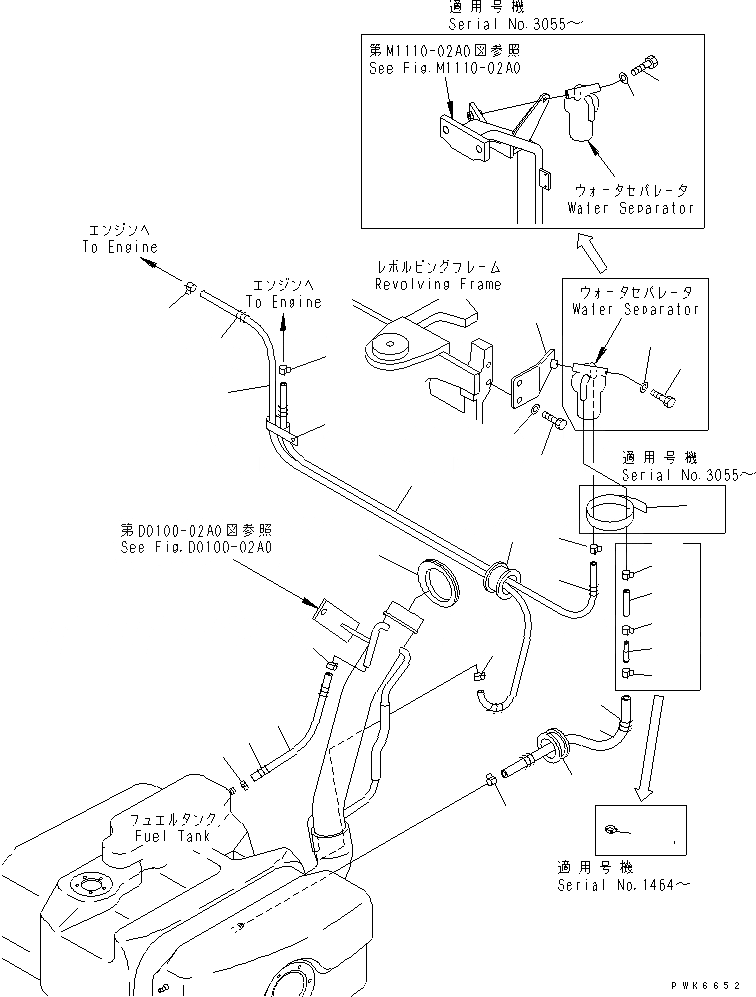

Схема запчастей Komatsu PC40MR-1 - ТОПЛИВН. ЛИНИЯ(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
3
4
5
6
6
7
8
9
10
11
11A
12
12
13
14
14
15
16
17
17
18
19
20
21
21
22
22
23
24
25

Артикул

Название

Примечание

Количество

1

22M-04-11281

HOSE ASS'Y

1

07288-00710

HOSE

2

08017-21309

CONDUIT

3

07285-00110

CLIP

4

08017-31904

CONDUIT

4

08017-31905

CONDUIT

5

07270-21050

TUBE

5

07270-21060

TUBE

6

07285-00130

CLIP

7

201-06-61370

GROMMET

8

20X-06-31130

GROMMET

9

20U-04-21370

JOINT

10

22M-04-11152

HOSE ASS'Y

10

08017-21904

CONDUIT

11

07288-21005

HOSE

11A

11Y-09-11140

CLIP

11A

07281-00197

CLAMP

12

11Y-09-11140

CLIP

12

07285-00150

CLIP

12

07285-00150

CLIP

13

22M-04-11160

HOSE

14

07285-00110

CLIP

15

07288-20718

HOSE

16

08017-21316

CONDUIT,FLEXIBLE

17

07285-00110

CLIP

18

22M-04-11331

PLATE

19

01010-81025

BOLT

20

01643-31032

WASHER

21

01010-80880

BOLT

22

01643-30823

WASHER

23

04435-52210

CLIP

24

22M-04-11410

GROMMET

25

08034-20519

BAND

Выбрано товаров: 33
