ОСНОВН. НАСОС (/)

Запчасти Komatsu PC400LCSE-8R ОСНОВН. НАСОС (/) Y

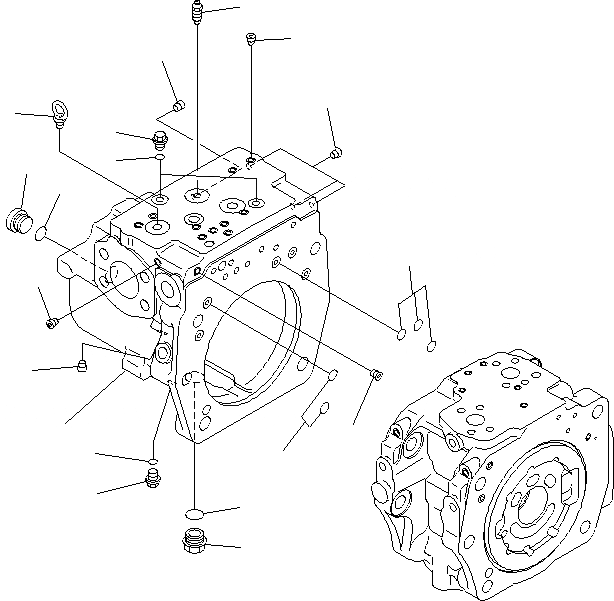

Схема запчастей Komatsu PC400LCSE-8R - ОСНОВН. НАСОС (/) Y
5
2
2
2
7
8
10
11
1
9
6
2
2
2
9
6
8
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

708-2H-00450

PUMP ASS'Y

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS

|$3

SHOWN IN FIGS.Y1600-01A0 T0 Y1600-12A0.

|$4

708-2H-01450

PUMP SUB ASS'Y

|$5

708-2H-04680

CASE ASS'Y, REAR

1

CASE, REAR

2

PLUG

3

07044-12412

PLUG

4

07002-62434

O-RING

5

20B-27-11210

BLEEDER

6

07000-B2012

O-RING

7

04530-11222

BOLT, EYE

8

708-8E-16150

PLUG

9

07002-61023

O-RING

10

07040-12414

PLUG

11

07002-62434

O-RING

Выбрано товаров: 0
