Запчасти Komatsu PC400LC-7L ОСНОВН. ПРОВОДКА КРЕПЛЕНИЕ (/) ЭЛЕКТРИКА

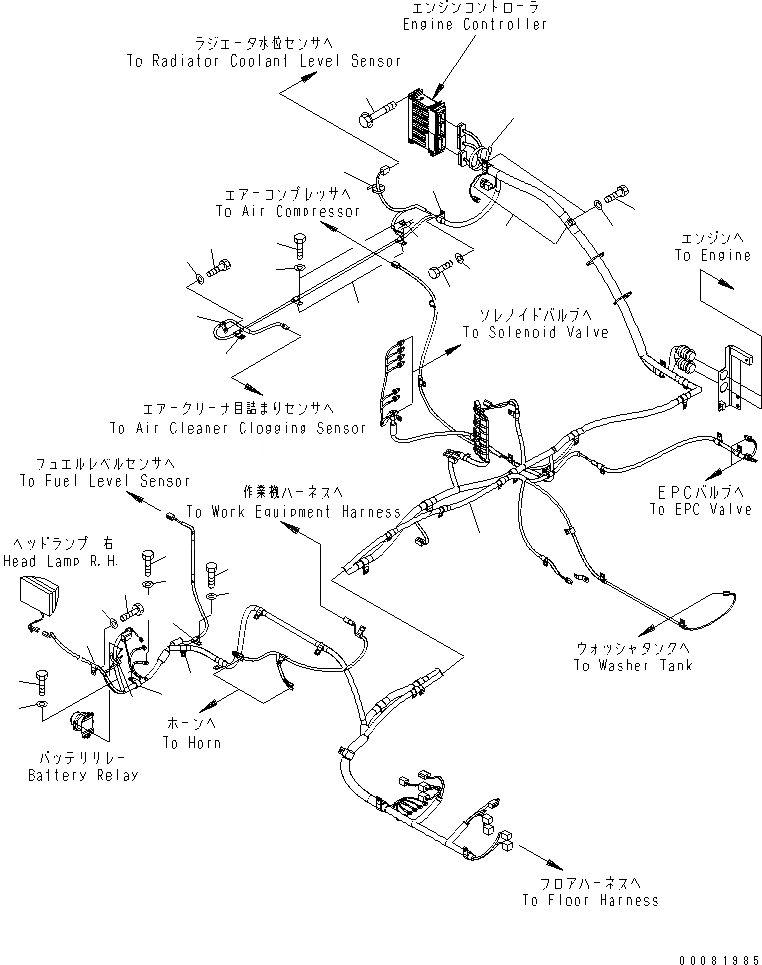

Схема запчастей Komatsu PC400LC-7L - ОСНОВН. ПРОВОДКА КРЕПЛЕНИЕ (/) ЭЛЕКТРИКА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

1

08034-20519

BAND

2

04434-51912

CLIP

3

01010-81225

BOLT

4

01643-31232

WASHER

5

04434-51012

CLIP

6

01010-81225

BOLT

7

01643-31232

WASHER

8

01010-81025

BOLT

9

01643-31032

WASHER

10

04434-51912

CLIP

11

04434-51012

CLIP

12

01010-81225

BOLT

13

01643-31232

WASHER

14

04434-51012

CLIP

15

01010-81225

BOLT

16

01643-31232

WASHER

17

04434-51012

CLIP

18

08034-20519

BAND

19

04434-51712

CLIP

20

01010-81225

BOLT

21

01643-31232

WASHER

22

04434-53412

CLIP

23

01010-81225

BOLT

24

01643-31232

WASHER

25

01435-00880

BOLT

26

08034-20519

BAND

27

208-06-71112

WIRING HARNESS,(SEE FIG. E0200-03A0)

Выбрано товаров: 27
