Запчасти Komatsu PC400LC-6Z ОСНОВН. КОНСТРУКЦИЯ (PPC ЛИНИЯ ХОДА) (ПОГРУЗ.)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

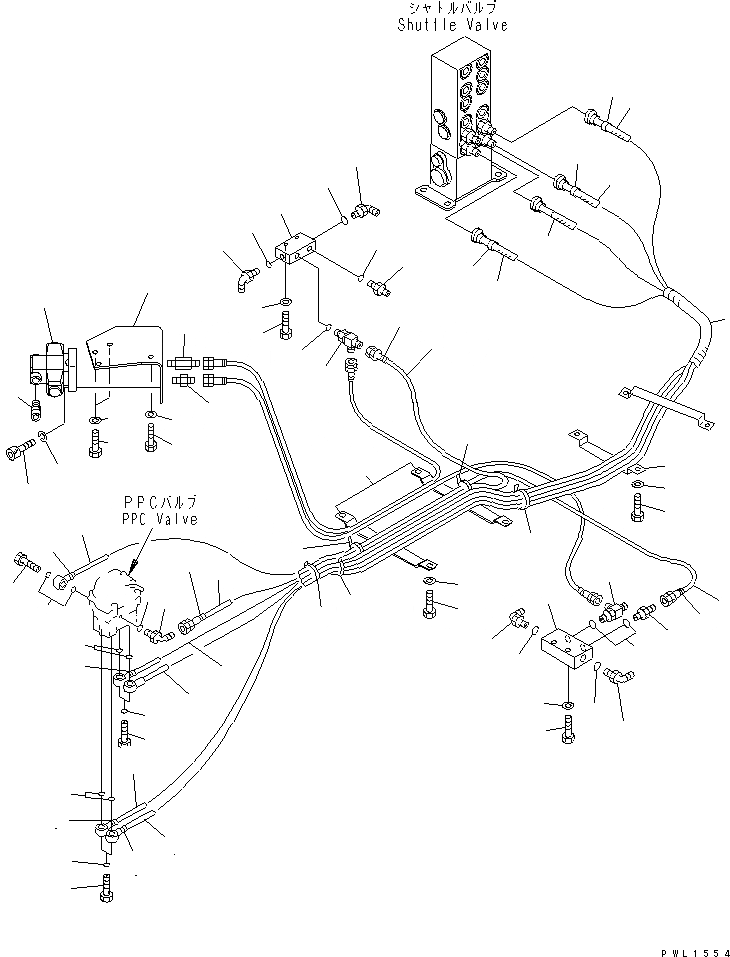

Схема запчастей Komatsu PC400LC-6Z - ОСНОВН. КОНСТРУКЦИЯ (PPC ЛИНИЯ ХОДА) (ПОГРУЗ.)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
52
52
53
54

Артикул

Название

Примечание

Количество

1

08017-32810

CONDUIT

2

08034-00536

BAND

3

20Y-62-27121

HOSE¤ 2950MM

4

207-62-62731

HOSE¤ 3000MM

5

207-62-62741

HOSE¤ 3050MM

6

20Y-62-22790

BAND¤ RED,RED

7

20Y-62-22820

BAND¤ BLUE,BLUE

8

20Y-62-22850

BAND¤ GREEN,GREEN

9

20Y-62-22790

BAND¤ RED,RED

10

20Y-62-22820

BAND¤ BLUE,BLUE

11

20Y-62-22872

HOSE¤ 1350MM

12

203-62-52340

HOSE¤ 1000MM

13

08034-00519

BAND

14

20Y-62-18910

BOLT

15

07000-12018

O-RING

16

20Y-62-18890

BOLT

17

07000-12015

O-RING

18

07235-10210

ELBOW

19

07002-11423

O-RING

20

20Y-62-27770

CLAMP

21

01010-81020

BOLT

22

01643-31032

WASHER

23

201-62-72570

CLAMP

24

01010-81016

BOLT

25

01643-31032

WASHER

26

08034-00536

BAND

27

20Y-62-15831

BLOCK

28

01010-81045

BOLT

29

01643-31032

WASHER

30

07235-10311

ELBOW

31

07235-10210

ELBOW

32

07002-01423

O-RING

33

07230-20210

UNION

34

201-62-65280

TEE

35

07002-01423

O-RING

36

20Y-62-15831

BLOCK

37

01010-81045

BOLT

38

01643-31032

WASHER

39

07235-10311

ELBOW

40

07235-10210

ELBOW

41

07002-01423

O-RING

42

07230-20210

UNION

43

201-62-65280

TEE

44

07002-01423

O-RING

45

209-60-12830

VALVE ASS'Y

46

21T-06-12530

CONNECTOR

47

01252-40535

BOLT

48

01601-20513

WASHER

49

208-06-61230

BRACKET

50

01010-81025

BOLT

51

01010-81020

BOLT

52

01643-31032

WASHER

53

566-35-14370

UNION

54

21T-62-77410

CONNECTOR

Выбрано товаров: 54
