Запчасти Komatsu PC400LC-6LK FIG. W9-A СЪЕМ ПРОТИВОВЕСА - COMPLETE ASSEMBLY РАЗНОЕ

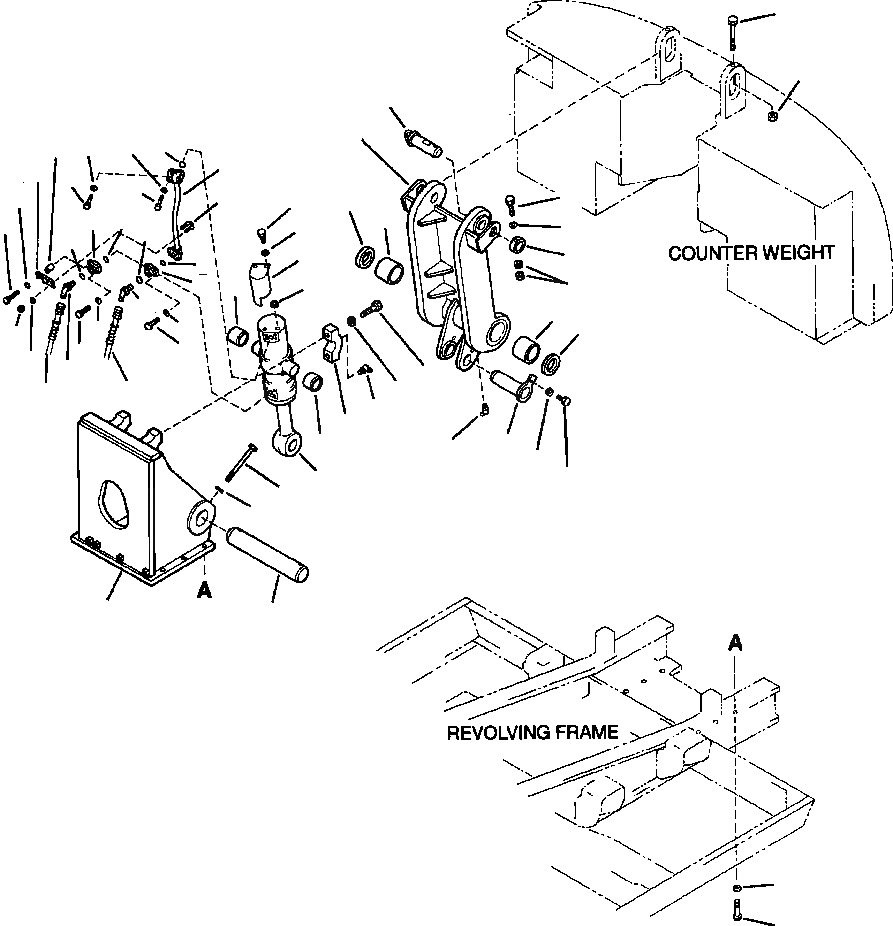

Схема запчастей Komatsu PC400LC-6LK - FIG. W9-A СЪЕМ ПРОТИВОВЕСА - COMPLETE ASSEMBLY РАЗНОЕ
1
1
2
44
34
12
8
18
10
7
19
9
11
17
20
45
24
41
40
8
13
16
46
25
33
33
48
23
8
47
13
26
30
32
40
15
41
15
21
14
14
22
32
28
49
29
49
31
27
35
30
38
37
36
6
42
43
3
39
5
4

Артикул

Название

Примечание

Количество

1

01016-52490

BOLT

2

208-46-68730

NUT

3

207-46-53132

BRACKET

4

01010-82475

BOLT

5

01643-32460

WASHER

7

207-62-32860

TUBE

8

07000-13030

O-RING

9

01010-80840

BOLT

10

01643-30823

WASHER

11

01010-80855

BOLT

12

01643-30823

WASHER

13

207-62-32870

FLANGE

14

01010-80830

BOLT

15

01643-30823

WASHER

16

01010-80870

BOLT

17

01643-30823

WASHER

18

207-62-32890

COLLAR

19

207-62-32880

BRACKET

20

07283-22738

U-BOLT

21

01599-01011

NUT

22

01643-31032

WASHER

23

207-62-32931

COVER

24

01010-81230

BOLT

25

01643-31232

WASHER

26

156-38-11450

WASHER

27

207-46-31550

CAP

28

01011-82700

BOLT

29

01643-32780

WASHER

30

207-46-31580

BUSHING

31

07020-00900

FITTING, GREASE

32

07236-10315

ELBOW

33

07002-12034

O-RING

34

207-46-31540

LEVER

35

207-46-31570

PIN

36

01010-81655

BOLT

37

01643-31645

WASHER

38

07020-00675

FITTING, GREASE

39

207-46-31560

SHAFT

40

207-70-61521

BUSHING

41

07145-00110

SEAL

42

01011-82090

BOLT

43

01643-32060

WASHER

44

207-46-32190

PIN

45

01011-81225

BOLT

46

01643-31232

WASHER

47

01580-11210

NUT

48

207-46-32210

COLLAR

Выбрано товаров: 47
