FIG NO. J-A СТРЕЛА НИЖН. ПАЛЕЦ

Запчасти Komatsu PC400LC-6LC FIG NO. J-A СТРЕЛА НИЖН. ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

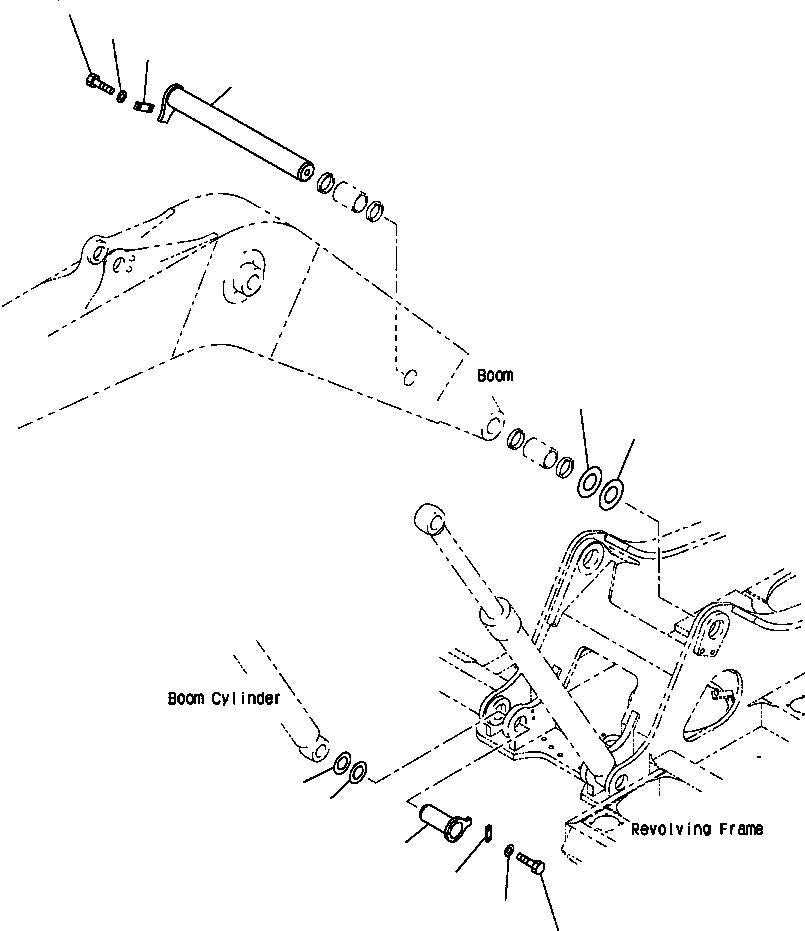

Схема запчастей Komatsu PC400LC-6LC - FIG NO. J-A СТРЕЛА НИЖН. ПАЛЕЦ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
3
4
2
1
11
12
9
10
5
6
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

208-70-31161

PIN

2

205-70-61560

PLATE

3

01010-52045

BOLT

4

01643-32060

WASHER

5

208-70-61210

PIN

6

205-70-66580

PLATE

7

01010-51235

BOLT

8

01643-31232

WASHER

9

207-70-11340

SPACER, 0.8MM

10

207-70-11350

SPACER, 1.5MM

11

208-70-31290

SPACER, 0.8MM

12

208-70-51310

SPACER, 1.5MM
