ПАЛЕЦ СТРЕЛЫ( ЧАС.)

Запчасти Komatsu PC400-7 ПАЛЕЦ СТРЕЛЫ( ЧАС.) J ОСНОВН./ ОСНОВНАЯ РАМА И КОМПОНЕНТЫ

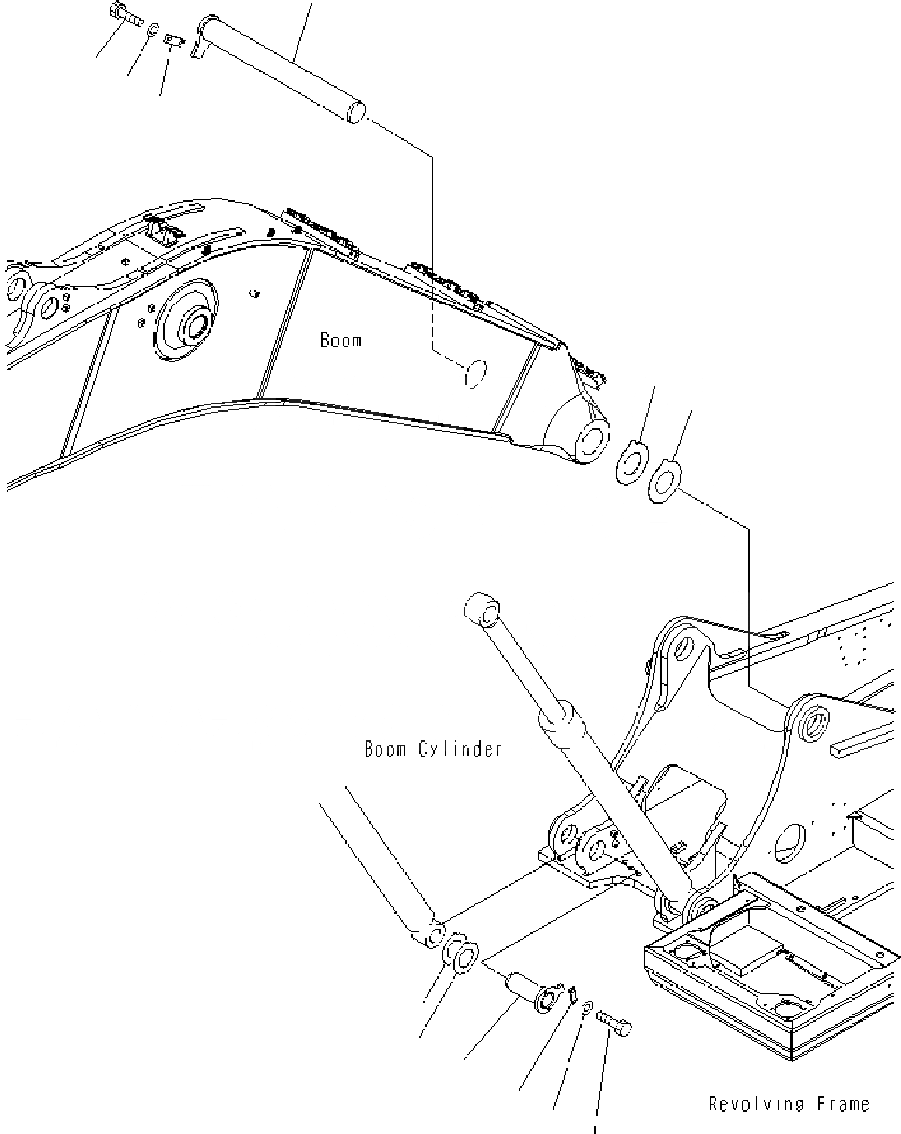

Схема запчастей Komatsu PC400-7 - ПАЛЕЦ СТРЕЛЫ( ЧАС.) J ОСНОВН./ ОСНОВНАЯ РАМА И КОМПОНЕНТЫ
11
12
9
10
5
6
8
7
1
2
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

208-70-71590

PIN

2

205-70-61560

PLATE

3

01010-82045

BOLT

4

01643-32060

WASHER

5

208-70-61210

PIN

6

205-70-66580

PLATE

7

01010-81235

BOLT

8

01643-31232

WASHER

9

207-70-11340

SPACER, 08MM

10

207-70-11350

SPACER, 15MM

11

209-70-31290

SPACER, 08MM

12

208-70-51310

SPACER, 15MM
