Запчасти Komatsu PC400-6Z ОСНОВН. КОНСТРУКЦИЯ (PPC ЛИНИЯ ХОДА) (ПОГРУЗ.)(№-999) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

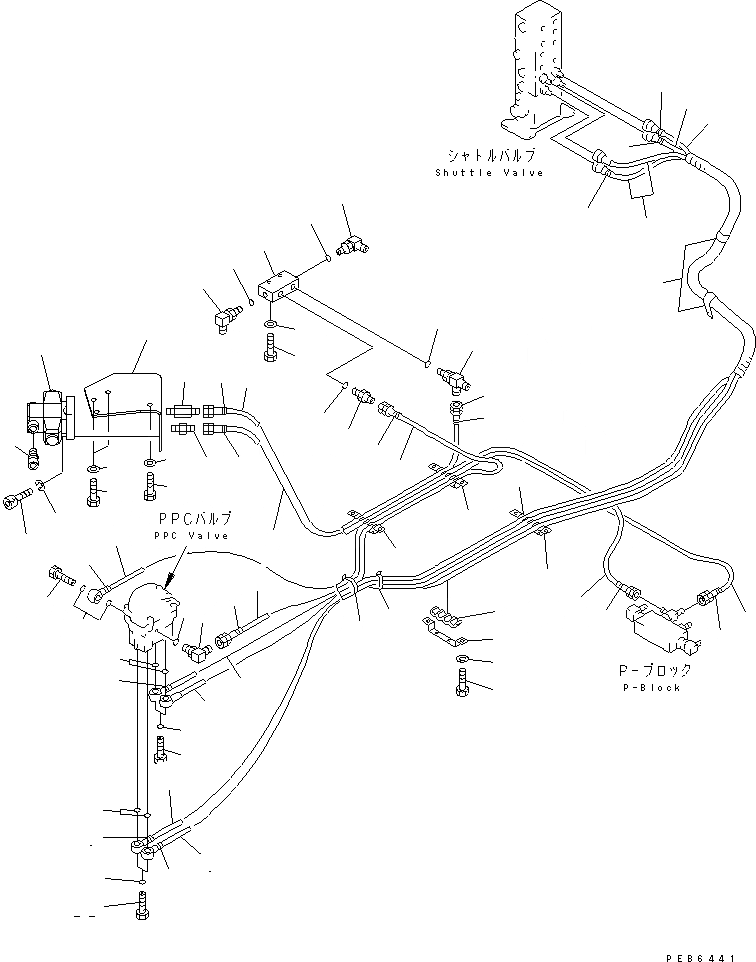

Схема запчастей Komatsu PC400-6Z - ОСНОВН. КОНСТРУКЦИЯ (PPC ЛИНИЯ ХОДА) (ПОГРУЗ.)(№-999) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48

Артикул

Название

Примечание

Количество

1

08034-00536

BAND

2

207-62-62720

HOSE¤ 2950MM

3

207-62-62730

HOSE¤ 3000MM

4

207-62-62740

HOSE¤ 3050MM

5

20Y-62-22170

CLAMP

6

20Y-62-22790

BAND¤ RED

7

20Y-62-22820

BAND¤ BLUE

8

20Y-62-22850

BAND¤ GREEN

9

20Y-62-22870

HOSE¤ 1100MM

10

20Y-62-22790

BAND¤ RED

11

20Y-62-22880

HOSE¤ 980MM

12

20Y-62-22820

BAND¤ BLUE

13

20Y-62-23370

HOSE¤ 1200MM

14

20Y-62-22790

BAND¤ RED

15

20Y-62-23380

HOSE

16

20Y-62-22810

BAND¤ YELLOW

17

702-16-53240

PLUG

18

07000-02018

O-RING

19

207-62-33920

ELBOW

20

07002-01423

O-RING

21

08034-00519

BAND

22

20Y-62-18890

BOLT

23

07000-02015

O-RING

24

20Y-62-22180

CLAMP

25

01010-81016

BOLT

26

01643-31032

WASHER

27

20Y-62-15831

BLOCK

28

207-62-33920

ELBOW

29

07002-01423

O-RING

30

207-62-33920

ELBOW

31

07002-01423

O-RING

32

205-62-55270

NIPPLE

33

07002-01423

O-RING

34

21T-62-29960

TEE

35

07002-01423

O-RING

36

01010-81045

BOLT

37

01643-31032

WASHER

38

04434-52712

CLIP

39

209-60-12830

VALVE ASS'Y

40

21T-06-12530

CONNECTOR

41

01252-40535

BOLT

42

01601-20513

WASHER

43

208-06-61230

BRACKET

44

01010-81025

BOLT

45

01010-81020

BOLT

46

01643-31032

WASHER

47

566-35-14370

UNION

48

21T-62-77410

CONNECTOR

Выбрано товаров: 48
