Запчасти Komatsu PC390LC-10 H8-A ГИДРОЛИНИЯ LS (ПОГРУЗ. СЕНСОР.) ЛИНИЯ ГИДРАВЛИКА

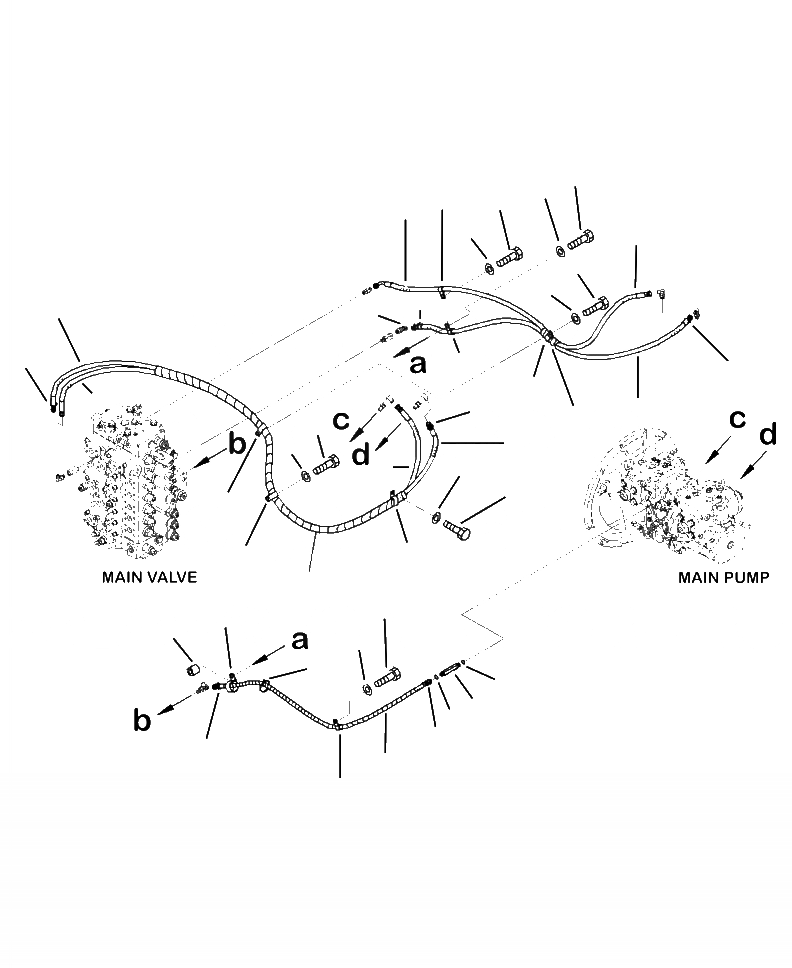

Схема запчастей Komatsu PC390LC-10 - H8-A ГИДРОЛИНИЯ LS (ПОГРУЗ. СЕНСОР.) ЛИНИЯ ГИДРАВЛИКА
28
29
13
14
9
15
9
17
18
10
5
8
6
27
10
16
5
6
8
7
21
5
24
5
23
16
22
19
4
31
26
25
32
33
3
1
2
12
12
11
30
20

Артикул

Название

Примечание

Количество

1

207-62-71531

UNION

2

02896-11008

O-RING

3

07002-11423

O-RING

4

207-62-41622

HOSE ASSEMBLY

5

207-62-41591

HOSE

6

20Y-62-22790

BAND, RED

7

207-62-41921

HOSE ASSEMBLY

8

207-62-42560

HOSE

9

207-62-42570

HOSE

10

20Y-62-22790

BAND, RED

11

207-62-41651

HOSE

12

20Y-62-22810

BAND, YELLOW

13

04434-51612

CLIP

14

01010-81225

BOLT

15

01643-31232

WASHER

16

04434-51812

CLIP

17

01010-81225

BOLT

18

01643-31232

WASHER

19

04434-51812

CLIP

20

01010-81225

BOLT

21

01643-31232

WASHER

22

04434-51812

CLIP

23

01010-81225

BOLT

24

01643-31232

WASHER

25

195-33-11220

SPACER

26

208-06-19170

CLIP

27

04434-51812

CLIP

28

01010-81255

BOLT

29

01643-31232

WASHER

30

04434-51412

CLIP

31

01010-81225

BOLT

32

01643-31232

WASHER

33

08034-20536

STRAP, TIE

Выбрано товаров: 33
