Запчасти Komatsu PC390LC-10 H-A ГИДР. БАК. ГИДРАВЛИКА

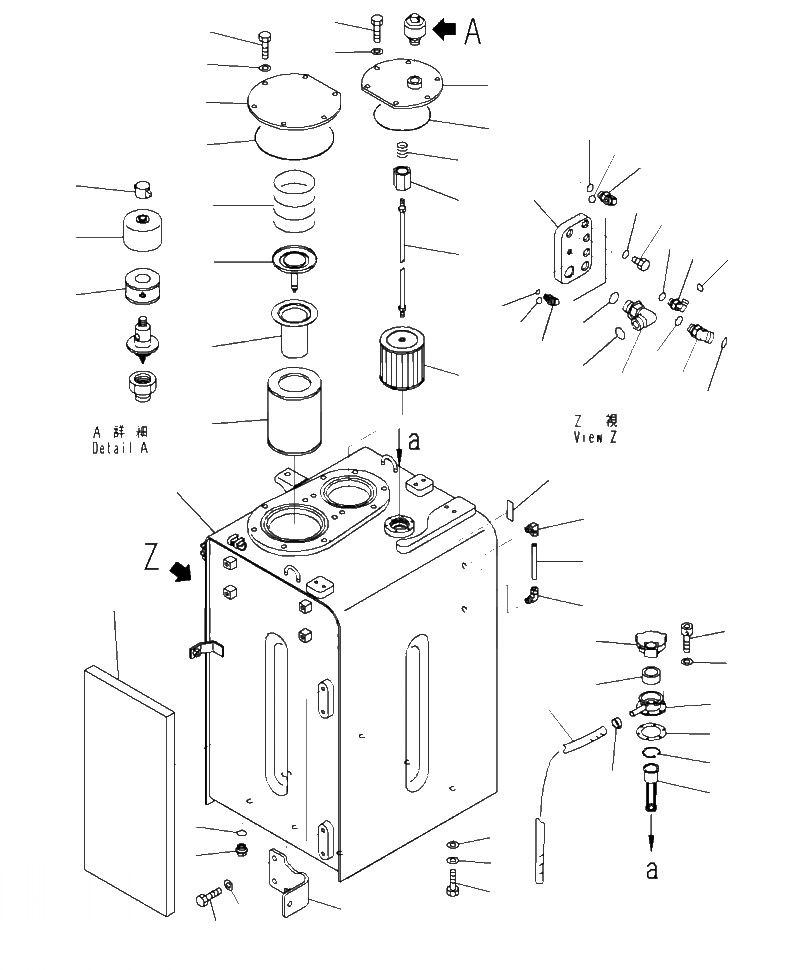

Схема запчастей Komatsu PC390LC-10 - H-A ГИДР. БАК. ГИДРАВЛИКА
37
29
38
30
35
27
13
36
28
12
32
41
1
22
26
33
21
40
6
8
31
25
39
16
19
24
15
10
20
9
18
11
23
14
53
1
2
3
52
2
46
43
49
45
51
50
5
56
55
54
59
58
7
17
34
47
44
48
42
4
57

Артикул

Название

Примечание

Количество

1

207-60-41170

TANK, HYDRAULIC OIL

2

203-60-31100

ELBOW ASSEMBLY

3

203-60-31160

GAUGE, SIGHT

4

07044-12412

PLUG, DRAIN

5

07002-12434

O-RING

6

02782-10315

ELBOW

7

07002-12034

O-RING

8

02896-11009

O-RING

9

02783-10628

ELBOW

10

07002-12434

O-RING

11

02896-11018

O-RING

12

02782-10422

ELBOW

13

07002-12034

O-RING

14

02896-11012

O-RING

15

02782-10311

ELBOW

16

07002-11423

O-RING

17

02896-11009

O-RING

18

21W-62-42640

ELBOW

19

07002-13334

O-RING

20

207-62-64740

O-RING

21

07040-12012

PLUG

22

07002-12034

O-RING

23

207-60-71182

ELEMENT, FILTER

24

20Y-60-31140

STRAINER

25

20Y-60-31131

VALVE ASSEMBLY

26

20Y-60-21240

SPRING

27

2A5-60-11150

COVER

28

07000-15195

O-RING

29

01010-81230

BOLT

30

01643-31232

WASHER

|$30

207-60-41120

STRAINER ASSEMBLY

31

208-60-41131

ROD ASSEMBLY

32

12R-60-11230

SPRING

33

20Y-60-21320

HOLDER

34

22B-60-11160

STRAINER

35

207-60-41131

COVER

36

07000-15160

O-RING

37

01010-81230

BOLT

38

01643-31232

WASHER

|$39

198-60-55510

BREATHER

39

421-60-35170

ELEMENT

40

421-60-35180

COVER

41

421-60-35190

NUT

42

22U-60-31120

CAP ASSEMBLY

43

20Y-60-21470

ELEMENT

44

208-60-71181

FILLER NECK

45

20Y-60-21340

GASKET

46

01252-70516

BOLT

47

01601-20513

WASHER

48

07285-00220

CLIP, HOSE

49

207-60-41210

HOSE

50

07056-10045

STRAINER

51

04065-04718

RING, SNAP

52

207-60-41151

SHEET

53

205-00-73360

DECAL, HYDRAULIC OIL LEVEL

54

01010-81640

BOLT

55

418-18-31160

WASHER

56

195-03-11570

SHIM, T = 1.0 MM

57

207-54-42690

BRACKET

58

01010-81230

BOLT

59

01643-31232

WASHER

Выбрано товаров: 61
