Запчасти Komatsu PC38UU-3 P.P.C. ОСНОВН. ЛИНИЯ(№7-8) ГИДРАВЛИКА

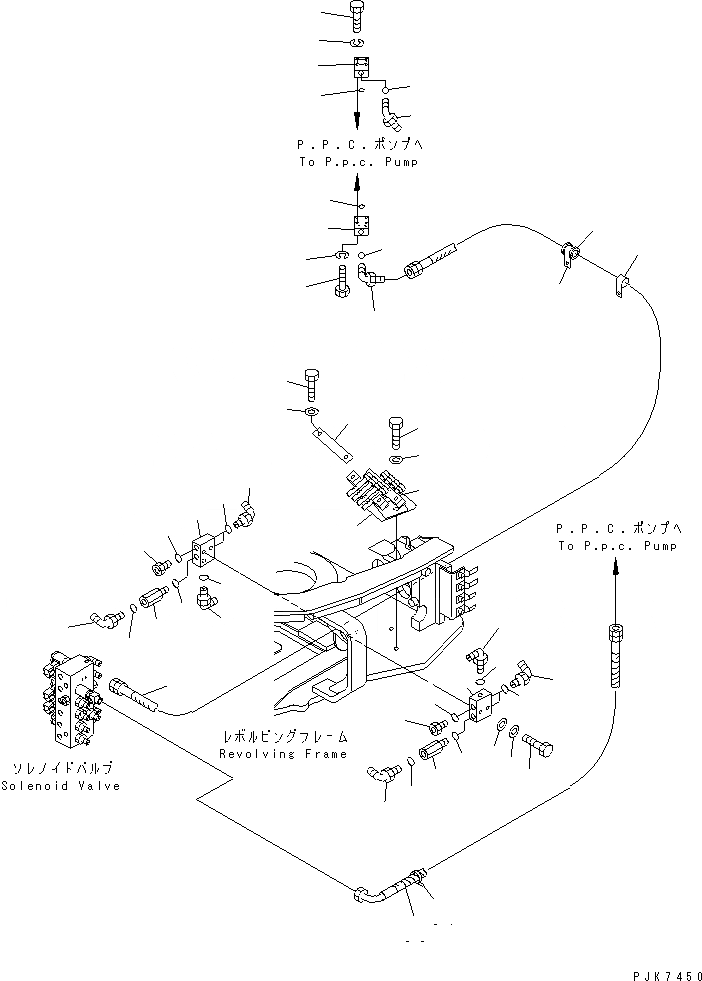

Схема запчастей Komatsu PC38UU-3 - P.P.C. ОСНОВН. ЛИНИЯ(№7-8) ГИДРАВЛИКА
1
1
2
3
4
5
6
7
7
7
7
8
8
9
9
9
9
9
9
9
9
9
9
10
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

1

21X-62-31890

BLOCK

2

01010-80880

BOLT

3

01643-30823

WASHER

4

01643-31032

WASHER

5

07235-10311

ELBOW

6

07235-10210

ELBOW

7

07236-10210

ELBOW

8

07040-11409

PLUG

9

07002-11423

O-RING

10

21X-62-32210

ADAPTER

11

21X-62-32310

BRACKET

12

01010-81220

BOLT

13

01643-31232

WASHER

14

22F-62-12630

PLATE

15

01010-81020

BOLT

16

01643-31032

WASHER

17

22F-62-11320

FLANGE

18

22F-62-11330

FLANGE

19

07000-02021

O-RING

20

01010-80635

BOLT

21

01602-20619

WASHER

22

07235-10313

ELBOW

23

07002-11823

O-RING

24

07235-10210

ELBOW

25

07002-11423

O-RING

26

07095-20211

CUSHION

27

04434-51210

CLIP

28

04434-51710

CLIP

29

21X-62-32640

HOSE ASS'Y

30

21X-62-32790

HOSE ASS'Y

31

08034-20519

BAND

Выбрано товаров: 31
