ВСАСЫВ. ЛИНИЯ(№87-)

Запчасти Komatsu PC38UU-3 ВСАСЫВ. ЛИНИЯ(№87-) ГИДРАВЛИКА

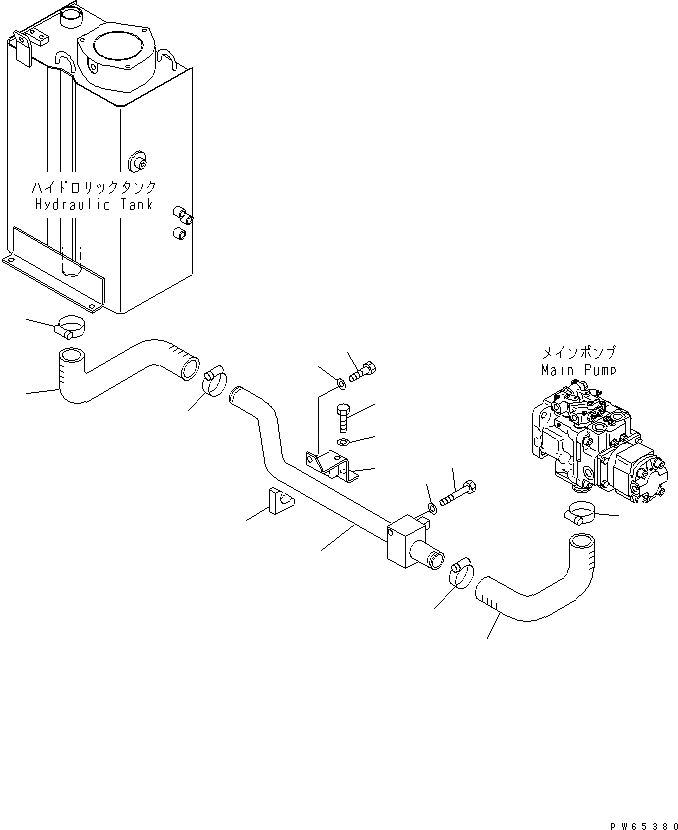

Схема запчастей Komatsu PC38UU-3 - ВСАСЫВ. ЛИНИЯ(№87-) ГИДРАВЛИКА
1
2
2
3
4
5
6
7
8
8
9
9
10
11
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22F-62-11571

HOSE

2

07289-00055

CLAMP

3

22F-62-11512

TUBE

4

01010-81285

BOLT

5

01643-31232

WASHER

6

22F-62-12730

BRACKET

7

22F-62-12710

CUSHION

8

01010-81225

BOLT

9

01643-31232

WASHER

10

22F-62-12391

HOSE

11

07289-00055

CLAMP
